Стойка вантовой шпалеры

Стойка вантовой шпалеры

Иллюстрации

Показать все

Реферат

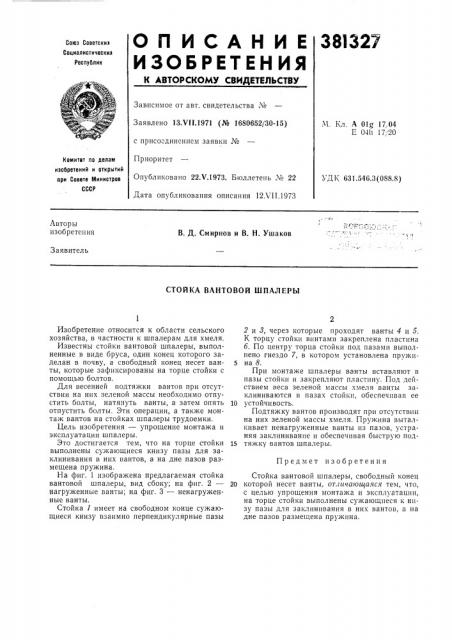

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советскиз

Социал истическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 13.Vll.1971 (№ 1680652/30-15) с присоединением заявки №

М. Кл. А 01g 17,04

Е 04h 17,, 20

Приоритет

Опубликовано 22.Ч.1973. Бюллетень № 22

Дата опубликования описания 12Л 11.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 631 546 3(088 8) Авторы изобретения

В. Д. Смирнов и В. Н. Ушаков

Заявитель

СТОЙКА ВАНТОВОЙ ШПАЛЕРЫ

2 и 8, через которые проходят ванты 4 и б.

К торцу стойки винтами закреплена пластина б. По центру торца стойки под пазами выполнено гнездо 7, в котором установлена пружп5 на 8.

При монтаже шпалеры ванты вставляют в пазы стойки и закрепляют пластину. Под действием веса зеленой массы хмеля ванты заклиниваются в пазах стойки, обеспечивая ее

10 устойчивость.

Подтяжку вантов производят при отсутствии на них зеленой массы хмеля. Пружина выталкивает ненагруженные ванты из пазов, устраняя заклиниванпе и обеспечивая быструю под15 тяжку вантов шпалеры.

Стойка вантовой шпалеры, свободный конец

20 которой несет ванты, отличающаяся. тем, что, с целью упрощения монтажа и эксплуатации, на торце стойки выполнены сужающиеся к низу пазы для заклинивания в них вантов, а на дне пазов размещена пружина.

Изобретение относится к области сельского хозяйства, в частности к шпалерам для хмеля.

Известны стойки вантовой шпалеры, выполненные в виде бруса, один конец которого заделан в почву, а свободный конец несет ванты, которые зафиксированы на торце стойки с помощью болтов.

Для весенней подтяжки вантов при отсутствии на них зеленой массы необходимо отпустить болты, натянуть ванты, а затем опять отпустить болты. Эти операции, а также монтаж вантов на стойках шпалеры трудоемки.

Цель изобретения — упрощение монтажа и эксплуатации шпалеры.

Это достигается тем, что на торце стойки выполнены сужающиеся книзу пазы для заклинивания в них вантов, а на дне пазов размещена пружина.

На фиг. 1 изображена предлагаемая стойка вантовой шпалеры, вид сбоку; на фиг. 2— нагруженные ванты; на фиг. 3 — ненагруженные ванты.

Стойка 1 имеет на свободном конце сужающиеся книзу взаимно перпендикулярные пазы

Предмет изобретения

Редактор В. Новоселова

Составитель А. Петренко

Техред Л. Богданова Корректор Н. Прокуратова

Заказ 1877/11 Изд. ¹ 1468 Тираж 523 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2
