381368

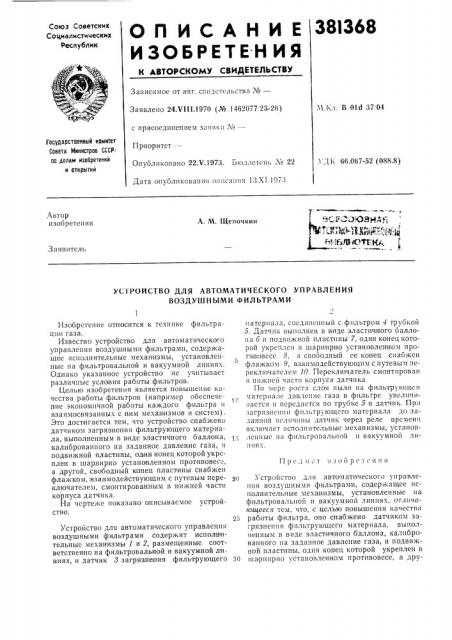

Союз Советских

Социалистических

Республик

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.VI I1.1970 (№ 1462077 23-26),Ч.1;л. В Old 37. 04 с присоединением заявки ¹

Государственный комитет

Совета Министров СССР1

Оа делам изобретений и открытий

Приоритст ——

Опубликовано 22.V.1973. Бюллетень ¹ 22

Дата опубликования о1исавия 13.XI. 1973) УДК 6Г).067-52 (088.8) Автор изобретения сР. З103| |4 Я

N 1l(1I-H_#_llik;.. 1- ;1

+!.ЖМ!ОТЕК

A. M. Щет)очкин

Заявитель

УС ГРОИСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ВОЗДУШНЪ|МИ ФИЛЬТРАМИ

1 1 p (д )1 е т 11 3 О 0 p (! е fl 11 )1

Изобретение относится к технике фильтрации газа.

Известно устройство для автоматического управления воздушными фильтрами, содержащее исполнительные механизмы, установленные па фильтровальной и вакуумной линиях.

Однако указанное устройство не учитывает различные условия работы фильтров.

Целью изобретения является повышение качества работы фильтров (например обеспечение экономичной работы каждого фильтра и взаимосвязанных с ним механ1измов и систем).

Это достигается тем, что устройство снабжено датчиком загрязнения фильтрующего материала, выполненным в виде эластичного баллона, калиброванного на заданное давление газа, и подвижной пластины, один конец которой укреплен в шарнирно установленном противовесе, а другой, свободный конец пластины снабжен флажком,,взаимодействующим с путевым переключателем, смонтированным в нижней части корпуса датчика.

На чертеже показано описываемое устройство.

Устройство для автоматического управления воздушными фильтрами содер>кит исполнительные механизмы 1 и 2, размещенные соответственно на фильтровальной и вакуумной лмниях, и датчик 8 загрязнения фильтрующего материала, сосд1шенный с фильтром 4 трубкой

5. Датчик выполнен в виде эластичного оаллона б и подвижной пластины 7, один конец которой укреплен в шарнирно установленяом проги1вовесе 8, а свободный ее конец снабжен флажком 9, взаимодействующим с путевым переключателем 10. Переключатель смонтирован в нижней части корпуса датчика.

По мере роста слоя пыли на фильтрующсм то материале давление газа в фильтре увеличивается и передается по труоке 5 в датчик. Пр;1 загрязнении фильтрующсго материала до заданной величины датчик через реле врсмени включает исполнительные механизмы, установленные на фильтровальпой н вакуумной ли11ИЯХ

>о Устройство для автоматического у1травления воздушными фильтрами, содержащее исполнительные механизмы, установленные на фнльтровальной и вакуумной линиях, отличающееся тем, что, с целью повышения качества

25 работы фильтра, оно снабжено датчиком загрязнения фильтрующего материала, выпол еннblì в виде эластичного баллона, калиброванного па заданное давление газа, и подвижной пластины, один конец которой укреплен в

30 шарнирно установленном противовесе, à»ру381368

Составитель P. Клейман

Редактор Н. Корченко Техред Л. Грачева Корректоры О. Кудинова н В. Брыкснна наказ 3923 Изд. № 1535 Тираж 678 Подписное

ЦИПИПИ Государствен ного комитета Совета Министров СССР ио делам изооретеиий и открьгий

Москва, Ж-35, Раушская наб., д. 4/5

Обл. т,ш. Костромского управления иадательс в, полиграфии и книжной торговли гой, свободный конец пластины снабжен флажком, взаимодейспвующим с путевым переключателем, смонтированным в нижней части корпуса датчика.
