Реферат

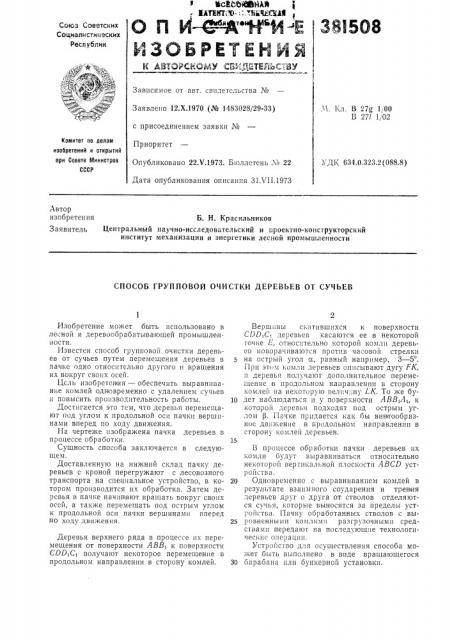

р ВсймМВНАй итинтж-::.;нюси% я те 1вт

3815Î8

С П Е!

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Х.1970 (¹ 1183028/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 22Х.1973. Бюллетень ¹ 22

Дата опубликования описания 31 VII.1973

Кл. В 27g 1,00

В 271 1 02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 634.0.323.2 (088.8) Автор изобретения

Заявитель

Б. H. Красильников

Центральный научно-исследовательский и проектно-конструкторский институт механизации и энергетики лесной промышленности

СПОСОБ ГРУППОВОЙ ОЧИСТКИ ДЕРЕВЬЕВ OT СУЧЬЕВ

Изобретение может быть использовано в леснои и деревообрабатывающей промышленности.

Известен способ групповой очистки деревьев от сучьев путем перемещения деревьев в пачке одно относительно другого и вращения их вокруг свопх осей.

Цель изобретен ия — обеспечить выравнивание комлей одновременно с удалением сучьев и повысить производительность работы.

Достигается это тем, что деревья перемещают под углом к продольной оси пачки вершинами вперед по ходу движения.

На чертеже изображена пачка деревьев в процессе обработки.

Сущность способа заключается в следующем.

Доставленную на нижний склад пачку деревьев с кроной перегружают с лесовозного транспорта на специальное устройство, в котором производится их обработка. Затем деревья в пачке начин ают вращать вокруг своих осей, а также перемещать под острым углом к продольной оси пачки вершинами вперед по ходу движения.

Деревья верхнего ряда в процессе пх перемещения от поверхности АВВт к поверхности

СВйтСт получают некоторое перемещение в продольном направлении в сторону комлей.

Верш .ны скатившихся к поверхности

СЛО,С, деревьев касаются ее в некоторой точке L, относительно которой комли деревьег. поворачиваются против часовой стрелки

5 на острый угол o., равный например, 3 — 5 .

При эт«м комли деревьев описывают дугу FK, и деревья получают дополнительное перемещение в продольном направлении в сторону комлей на некоторую велич:;ну У.К. То же бу10 дет наблюдаться и у поверхности АВВтАь к которой деревья подходят под острым углом р. Пачке придается как бы вин тообразное движение в продольном направлении в сторону комлей деревьев.

В процсссе обработки пачки деревьев пх комли будут выравниваться относительно некоторой вертикальной плоскости АВСР устройства.

20 Одновременно с выравниванием комлей в результате взаимного соударения и трения деревьев друг о друга от стволов отделяются сучья, которые выносятся за пределы устройства. Пачку обработанных стволов с вы25 ровненными комлямп разгрузочными средствамп передают на последующие технологические операции.

Устройство для осуществления способа может быть выполнено в виде вращающегося

30 барабана илп бункерной установки.

381508

Предмет изобретения

С оста витель T. Дар и о грай

Техред Л. Богданова Корректор Е. Сапунова

Редактор Э. Шибаева

Эпказ 2127. 18 1:(зд. j¹ 1547 Тираж 576 Подписное

Цг1И11ПИ Комитета ио делам изобретений и открытий при Совете Министров СССР

Москва, )h,-35, Раугпская наб., д. 4 5 типографии, пр. Сапунова, 2

Способ групповой очистки деревьев от сучьев путем перемещения деревьев в пачке одно относительно другого и вращения их вокруг своих осей, отличающийся тем, что, с целью обеспечения выравнивания комлей деревьев в пачке одновременно с удалением сучьев и повышения производительности работы, деревья перемещают под углом к продольной оси пачки вершинами вперед по ходу движения.
