Реферат



81563

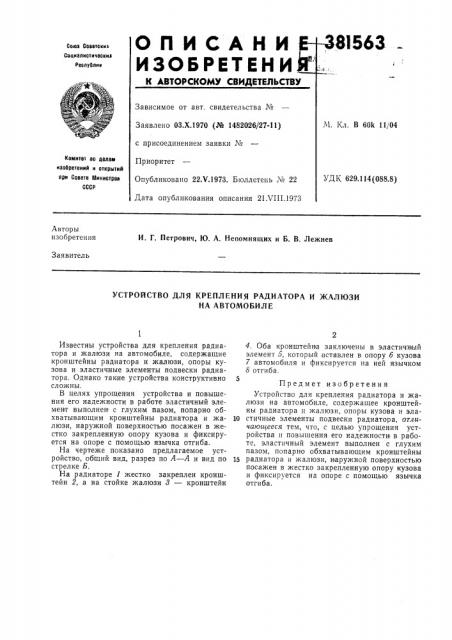

ОПИСАНИ

ИЗОБРЕТЕН И

К АВТОРСКОМУ СВИДЕТЕЛЬСТВ

Союз Советсыиз

Социалистичесыиз

Реслублиы

Зависимое от авт. свидетельства №

Заявлено 03.Х.1970 (№ 1482626/27-11) с присоединением заявки ¹

Приоритет

Опубликовано 22Х.1973. Бюллетень ¹ 22

Дата опубликования описания 21 VIII.197

Кл. В 60 11/04 йомитет ао лолам изобретений и открытий ари Совете Министров

СССР

К 629.114 (088.8) Авторы изобретения

И. Г. Петрович, Ю. А. Непомнящих и Б. В. Лежнев

Заявитель

УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ РАДИАТОРА И ЖАЛЮЗИ

НА АВТОМОБИЛЕ

Известны устройства для крепления радиатора и жалюзи на автомобиле, содержащие кронштейны радиатора и жалюзи, опоры кузова и эластичные элементы подвески радиатора. Однако такие устройства конструктивно сложны.

В целях упрощения устройства и повышения его надежности в работе эластичный элеменп выполнен с глухим пазом, попарно обхватывающим кронштейны радиатора и жалюзи, наружной поверхностью посажен в жестко закрепленную опору кузова и фиксируется на опоре с помощью язычка отгиба.

На чертеже показано предлагаемое устройство, общий вид, разрез по А — А и вид по стрелке Б.

На радиаторе 1 жестко закреплен кронштейн 2, а на стойке жалюзи 8 — кронштейн

4, Оба кронштейн а заключены в эластичный элемент 5, который вставлен в опору б кузова

7 автомобиля и фиксируется на ней язычком

8 отгиба.

Предмет изобретения

Устройство для крепления радиатора и жалюзи на автомобиле, содержащее кронштейны радиатора и жалюзи, опоры кузова и эла10 стичные элементы подвески радиатора, отличаюи1ееся тем, что, с целью упрощения устройства н повышения его надежности в работе, эластичный элемент выполнен с глухим пазом, попарно обхватывающим кронштейны

15 радиатора и жалюзи, н аружной поверхностью посажен в жестко закрепленную опору кузова и фиксируется на опоре с помощью язычка отгиба.

381563

А-A

Составитель С. Завьялов

Техред Т. Ускова

Редактор Т. Юрчикова

Корректор А. Васильева

Заказ 2221 6 Изд. № 1506 Тираж 632 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2
