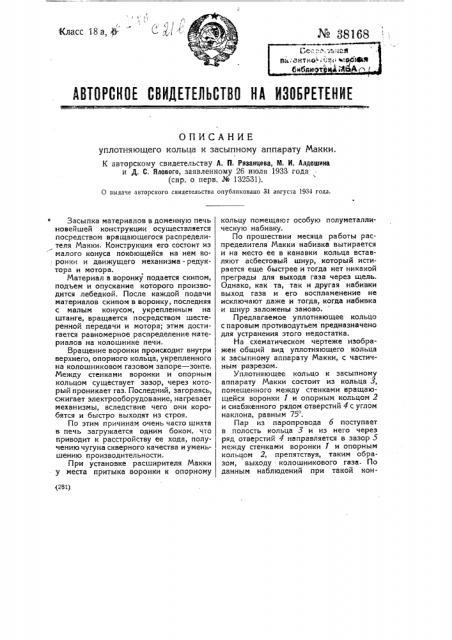

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ уплотняющего кольца к засыпному аппарату Макки.

К авторскому свидетельству А. П. Рязанцева, M. И. Алдашина и Д. С. Ялового, заявленному 26 июля 1933 года (спр. о перв. М 132531).

0 выдаче авторского свидетельства опубликовано 31 августа 1934 года. (281) Засыпка материалов в доменную печь новейшей конструкции осуществляется посредством вращающегося распределителя Макки. Конструкция его состоит из малого конуса покоющейся на нем во. ронки и движущего механизма - редуктора и мотора.

Материал в воронку подается скипом, подъем и опускание которого производится лебедкой. После каждой подачи материалов скипом в воронку, последняя с малым конусом, укрепленным на штанге, вращается посредством шестеренной передачи и мотора; этим достигается равномерное распределение материалов на колошнике печи.

Вращение воронки происходит внутри верхнего, опорного кольца, укрепленного на колошниковом газовом запоре — зонте.

Между стенками воронки и опорным кольцом существует зазор, через который проникает газ. Последний, загораясь, сжигает электрооборудование, нагревает механизмы, вследствие чего они коробятся и быстро выходят из строя.

По этим причинам очень часто шихта в печь загружается одним боком, что приводит к расстройству ее хода, получению чугуна скверного качества и уменьшению производительности.

При установке расширителя Макки у места притыка воронки к опорному кольцу помещаюг особую полуметаллическую набивку.

По прошествии месяца работы распределителя Макки набивка вытирается и на место ее в канавки кольца вставляют асбестовый шнур, который истирается еще быстрее и тогда нет никакой преграды для выхода газа через щель.

Однако, как та, так и другая набивки выход газа и его воспламенение не исключают даже и тогда, когда набивка и шнур заложены заново.

Предлагаемое уплотняющее кольцо с паровым противодутьем предназначено для устранения этого недостатка.

На схематическом чертеже изображен общий вид уплотняющего кольца к засыпному аппарату Хакки, с частичным разрезом.

Уплотняющее кольцо к засыпному аппарату Макки состоит из кольца 3, помещенного между стенками вращающейся воронки l и опорным кольцом 2 и снабженного рядом отверстий 4 с углом наклона, равным 75 .

Пар из паропровода б поступает в полость кольца 3 и из него через ряд отверстий 4 направляется в зазор 5 между стенками воронки 1 и опорным кольцом 2, препятствуя, таким обра| зом, выходу колошникового газа. По данным наблюдений при такой конФ, с струкции уплотняющего кольца газ выходит из зазора в весьма небольшом, колйчестве и воспламененйа его не происходит. .Д.в,дд,,ме;- т, и з р 6 р е z е н и я.

Уплотняющее кольцо к засыпным аппаратам. Макки, отличающееся тем, // I

Ленпрэкпечатьсоюа. Тяп.,Печ. Труд". Зак. 704 — 4()0

Эксперт и редактор И. Ф. Альтшулер

I что оно состоит из помещенного между стенками вращающейся воронки 1 и ! опорным кольцом 2 кольца 3, снабженного рядом отверстий 4, из которых поступает пар, с целью воспрепятствования выходу колошникового газа через зазор 5 между стенками вращающейся воронки и опорным кольцом. 11 г — -
