Центробежно-пульсационный аппарат

Центробежно-пульсационный аппарат

Иллюстрации

Показать все

Реферат



Э .p

381715

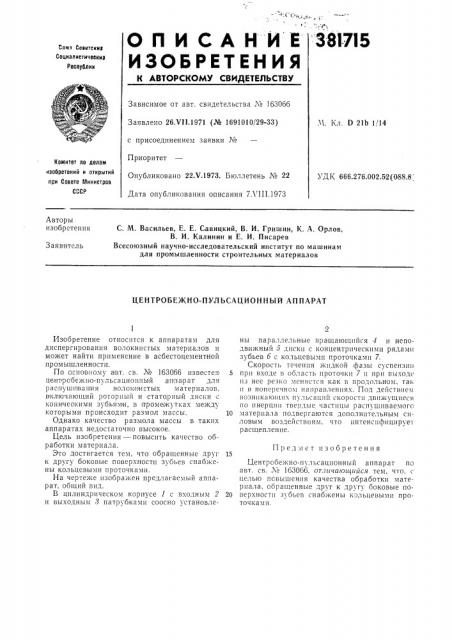

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сонат Советскиа

Социалиетичееииа

Республик

Зависимое от авт. свидетельства ¹ 163066

Заявлено 26.Ч!1.1971 (№ 1691010/29-33) .Ч. Кл. D 21Ь 1/14 с присоединением заявки ¹

Приоритет

Опубликовано 22.Ч.1973. Бюллетень ¹ 22

Дата опубликования описания 7 ЧIII.1973

Комитет по делам изобретений и открытий при Соеете Министров

СССР

УДК 666.276.002.52(088.8

Авторы изобретения

С. М. Васильев, Е. E. Савицкий, В. И. Гришин, К. А. Орлов, В. И. Калинин и Е. И. Писарев

Всесоюзный научно-исследовательский институт по машинам для промышленности строительных материалов

Заявитель

ЦЕНТРОБЕ)КНО-ПУЛЬСАЦИОННЫЙ АППАРАТ

Изобретение относится к аппаратам для диспергирования волокнистых материалов и может найти применение в асбестоцементной промышленности.

По основному а вт. св. № 163066 известен центробежно-пульсационный аппарат для распуш IBBFIèÿ волокнистых материалов.

IIKJI I0 -I B K3 III H H р от о р н ы и H ст а тор и ы Й диски с коническими зубьями, в промежутках межд которыми происходит размол массы.

Однако качество размола массы в таких аппаратах недостаточно высокое.

Цель изобретения — повысить качество обработки материала.

Это достигается тем, что обращенные друг к другу боковые поверхности зубьев снабжены кольцевыми проточками.

На чертеже изображен предлагаемый аппар ат, общи и вид.

В цилиндрическом корпусе 1 с входным 2 и выходным 3 патрубками соосно установлены параллельные вращающийся 4 и неподвижный о диски с концентрическими рядами зубьев б с кольцевыми проточками 7.

Скорость течения жидкой фазы суспензии

5 при входе в область проточки 7 и при выходе

Il3 нее резко меняется как в продольном, так и в поперечном направлениях. Под действием возникающих пульсаций скорости движуц иеся по инерции твердые частицы распушиваемого

10 материала подвергаются дополнительным силовым воздействиям, что интенсифицирует расщепление.

Предмет изобретения

Центробежно-пульсационный аппарат по авт. св. ¹ 163066. отлича отцийся тем, что, с целью повышения качества обработки материала, обращенные друг к другу боковые по20 верхности зубьев снабжены кольцевыми проточками.

381715

Составитель А. Калмыков

Техред Е. Борисова

Редактор Э. Шибаева

Корректор Е. Денисова

Типография, пр. Сапунова, 2

Заказ 2148/13 Изд. Х 1517 Тираж 467 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров СССР ,Чосква, Ж-35, Ра>шская наб., д. 4/5
