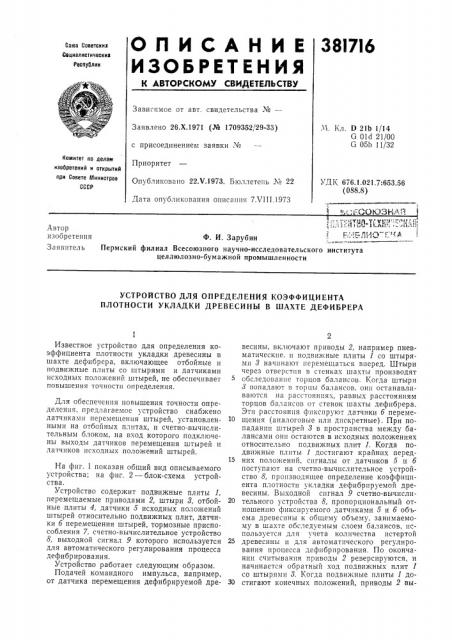

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

38I7I6

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”.Ч. Кл. D 21Ь 1/14

G 01cI 21/00

G 05b 11/32

Заявлено 26.Х.1971 (№ 1709352/29-33) с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 22.V,1973, Бюллетень ¹ 22

Дата опубликования описания 7Х111.1973

УДК 676.1.021.7:653.56 (088.8) -;=СОИЗ1-1Р, т.: — „,, т11р ) .-чтиi)д:; —, 4т c:,1 г- .; ии т,"1- Г-. с т р т

Автор изобретения

Заявитель

Ф. И. Зарубин

Пермский филиал Всесоюзного научно-исследовательского целлюлозно-бумажной промышленности института

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА

ПЛОТНОСТИ УКЛАДКИ ДРЕВЕСИНЫ В ШАХТЕ ДЕФИБРЕРА

Известное устройство для определения коэффициента плотности укладки древесины в шахте дефибрера, включающее отбойные и подвижные плиты со штырями и датчиками исходных положений штырей, не обеспечивает повышения точности определения.

Для обеспечения повышения точности определения, предлагаемое устройство снабжено датчиками перемещения штырей, установленными на отбойных плитах, и счетно-вычислительным блоком, на вход которого подключены выходы датчиков перемещения штырей и датчиков исходных положений штырей.

На фиг. 1 показан общий вид описываемого устройства; на фиг. 2 — блок-схема устройства.

Устройство содержит подвижные плиты 1, перемещаемые приводами 2, штыри 8, отбойные плиты 4, датчики 5 исходных положений штырей относительно подвижных плит, датчики б перемещения штырей, тормозные приспособления 7, счетно-вычислительное устройство

8, выходной сигнал 9 которого используется для автоматического регулирования процесса дефибрирования.

Устройство работает следующим образом.

Подачей командного импульса, например, от датчика перемещения дефибрируемой древесины, включают приводы 2, например пневматические, и подвижные плиты 1 со штырями 8 начинают перемещаться вперед. Штыри через отверстия в стенках шахты производят обследование торцов балансов. Когда штыри

8 попадают в торцы балансов, они останавливаются на расстояниях, равных расстояниям торцов балансов от стенок шахты дефибрера.

Эти расстояния фиксируют датчики б переме10 щения (аналоговые или дискретные). При попадании штырей 8 в пространства между балансами они остаются в исходных положениях относительно подвижных плит 1. Когда подвижные плиты 1 достигают крайних перед15 них положений, сигналы от датчиков 5 и 6 поступают на счетно-вычислительное устройство 8, производящее определение коэффициента плотности укладки дефибрируемой древесины. Выходной сигнал 9 счетно-вычисли20 тельного устройства 8, пропорциональный отношению фиксируемого датчиками 5 и б объема древесины к общему объему, занимаемому в шахте обследуемым слоем балансов, используется для учета количества истертой

25 древесины и для автоматического регулирования процесса дефибрирования. По окончании считывания приводы 2 реверсируются, и начинается обратный ход подвижных плит 1 со штырями 8. Когда подвижные плиты 1 до30 стигают конечных положений, приводы 2 вы3 ключаются, при этом отбойные плиты 4 восстанавливают исходные состояния штырей 8.

Тормозные приспособления 7 (магниты, сальники, подпружинивающие втулки и т. п.) предотвращают свободное перемещение штырей на период удержания их в исходных положениях относительно подвижных плит. Время включения устройства определяется временем возвратно-поступательного перемещения подвижных плит 1 со штырями 8 и временем считывания состояний датчиков 5 и 7.

Частота включения устройства является функцией интенсивности истирания и высоты обследуемого слоя балансов, 381716

Предмет изобретения

Устройство для определения коэффициента плотности укладки древесины в шахте дефибБ рера, включающее отбойные и подвижные плиты со штырями и датчиками исходных положений штырей, отличающееся тем, что, с целью повышения точности определения, устройство снабжено датчиками перемещения

1О штырей, установленными на отбойных плитах, и счетно-вычислительным блоком, на вход которого подключены выходы датчиков перемещения штырей и датчиков исходных положений штырей.
