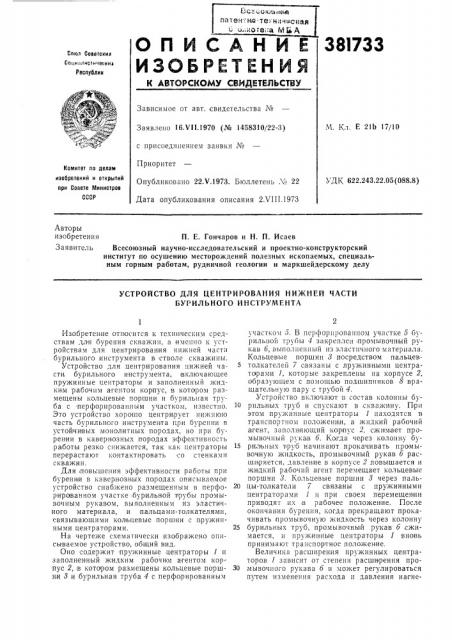

О П И С А Н И Е 381733

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сока Саве сини

Соииилист есииз

Республик

Зависимое от авт. свидетельства №

М. Кл. Е 2lb 17/10

Заявлено 16.Ч11.1970 (№ 1458310/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 22.Ч.1973. Бюллетень ¹ 22

Дата опубликования описания 2ХП1.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 622.243.22.05 (088.8) Авторы изобретения

Заявитель

П. Е. Гончаров и H. П. Исаев

Всесоюзный научно-исследовательский и проектно-конструкторский институт по осушению месторождений полезных ископаемых, специальным горным работам, рудничной геологии и маркшейдерскому делу

УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ НИЖНЕЙ ЧАСТИ

БУРИЛЬНОГО ИНСТРУМЕНТА

Изобретение относится к техническим средствам для бурения скважин, а именно к устройствам для центрирования нижней части бурильного инструмента в стволе скважины.

Устройство для центрирования нижней части бурильного инструмента, включающее пружинные центраторы и заполненный жидким рабочим агентом корпус, в котором размещены кольцевые поршни и бурильная труба с перфорированным участком, известно.

Это устройство хорошо центрирует нижнюю часть бурильного инструмента при бурении в устойчивых монолитных породах, но при бурении в кавернозных породах эффективность работы резко снижается, так как центраторы перерастают контактировать со стенками скважин.

Для повышения эффективности работы при бурениями в кавернозных породах описываемое устройство снабжено размещенным в перфо= рированном участке бурильной трубы промывочным рукавом, выполненным из эластичного материала, и пальцами-толкателямн, связывающими кольцевые поршни с пружин= ными центраторами.

На чертеже схематически изображено описываемое устройство, общий вид.

Оно содержит пружинные центраторы 1 и заполненный жидким рабочим агентом кор= пус 2,,в котором размещены кольцевые поршни 3 и бурильная труба 4 с перфорированным участком 5. В перфорированном участке 5 бурильной трубы 4 закреплен промывочный ру= кав 6, выполненный нз эластичного материала.

Кольцевые поршни 8 посредством пальцев5 толкателей 7 связаны с пружинными центраторами 1, которые закреплены на корпусе 2, образующем с помощью подшипников 8 вращательную пару с трубой 4.

Устройство включают в состав колонны бу10 рильных труб н спускают в,скважину. При этом пружинные центраторы 1 находятся в транспортном положении, а жидкий рабочий агент, заполняющий корпус 2, сжимает промывочный рукав б. Когда через колонну бу15 рильных т руб начинают прокачивать промывочную жидкость, промывочный рукав б расши ряется, давление в корпусе 2 повышается и жидкий рабочий агент перемещает кольцевые поршни 8. Кольцевые поршни 8 через паль20 цы-толкатели 7 связаны с пружинными центраторами 1 и при своем перемещении приводят их в рабочее положение, После окончания бурения, когда прекращают прокачивать промывочную жидкость через колонну

25 бурильных труб, промывочный рукав 6 сжимается, и пружин ные центраторы 1 вновь принимают транспортное положение.

BeëH÷èíÿ расширения пружинных центраторов 1 зависит от степени расширения про30 мывочного рукава б и может регулироваться путем изменения расхода и давления натне381733

Предмет изобретения

Составитель Г. Подколзин

Техред Е. Борисова

Корректор E. Сапунова

Редактор Л. Струве

Заказ 2134!10 Изд. № 1525 Тираж 576 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 таемой в колонну бурильных труб промывочной жидкости. Наличие 1<аверн в стенках скважины не препятст|вует контакту с ними центраторов, и описываемое устройство надежно центрирует нижнюю часть бурильного инструмента при бу1рен ии как в монолитных, так и в кавернозных породах.

Устройство для центрирования нижней части бурильного инструмента, включаюшее пружинные центраторы и заполненный жидким рабочим агентом корпус, в котором размещены кольцевые пор шни и бурильная труба с перфорированным участком, отличаюи ееся тем, что, с целью повышения эффективности работы при бурении в кавернозных породах, оно снабжено размещенным в перфо.риро ванном участке бурильной тргубы промывочным рукавом, выполненным из эластичного материала, и пальцами-толкателями, связывающими колыцевые поршни с пружинными центраторами,
