Буровой резец
Иллюстрации
Реферат
бийлн ., е::. ь,ЬФ.

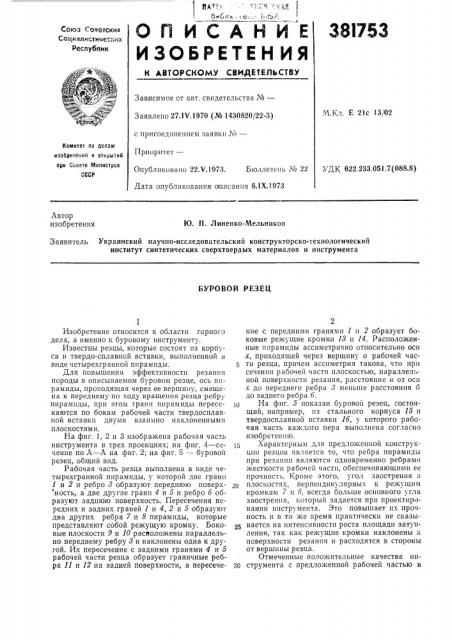

ОЛ ИКАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
М.Ь;л. Е 21с 13/02
Заявлено 27.1Ч.1970 (№ 1430820/22-3) с присоединением заявки ¹â€”
Приоритет —Опубликовано 22.Ч.1973. Бюллетень № 22
Дата опубликования описания 6.1Х.1973
Комитет по аелом изобре1ений н открытнй аро Совете Министров
СССР
УДК 622.233,051.7(088.8) .Автор изобретения
Ю. П. Линенко-Мельников
Заявитель Украинский научно-исследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента
БУРОВОЙ РЕЗЕЦ
Изобретение относится к области горного дела, а именно к буровому инструменту.
Известны резцы, которые состоят из корпуса и твердо-сплавной вставки, выполненной в виде четырехгранной пирамиды.
Для повышения эффективности резания породы в описываемом буровом резце, ось пирамиды, проходящая через ее вершину, смещена к переднему по ходу вращения резца ребру пирамиды, при этом грани пирамиды пересекаются по бокам рабочей части твердосплавной вставки двумя взаимно наклоненными плоскостями.
На фиг. 1, 2 и 3 изображена рабочая часть инструмента в трех проекциях; на фиг. 4 — сечение по А — А на фиг. 2; на фиг. 5 — буровой резец, общий вид.
Рабочая часть резца выполнена в виде четырехгранной пирамиды, у которой две грани
1 и 2 и ребро 8 образуют переднюю поверх ность, а две другие грани 4 и 5 и ребро 6 образуют заднюю поверхность. Пересечения передних и задних граней 1 и 4, 2 и 5 образуют два других ребра 7 и 8 пирамиды, которые представляют собой режущую кромку. Боковые плоскости 9 и 10 расноложены параллельно переднему ребру 8 и наклонены одна к другой. Их пересечение с задними гранями 4 и 5 рабочей части резца образует граничные ребра 11 и 12 на задней поверхности, а пересече2 ние с передними гранями 1 и 2 образует боковые режущие кромки 18 и 14. Расположенные пирамиды ассиметрично относительно оси х, проходящей через вершину о рабочей части резца, причем ассиметрия такова, что при сечении рабочей части плоскостью, параллельной поверхности резания, расстояние а от ос» х до переднего ребра 8 меньше расстояния б до з адн его р е бр а 6.
1р На фиг. 5 показан буровой резец, состоящий, например, из стального корпуса 15 и твердосплавной вставки 16, у которого рабочая часть каждого пера выполнена согласно изобретен и ю.
Характерным для предложенной конструкции резцов является то, что ребра пирамиды при резании являются одновременно ребрами жесткости рабочей части, обеспечивающими ее прочность. Кроме этого, угол заострения в плоскостях, перпендикулярных к режущим кромкам 7 и 8, всегда больше основного угла заострения, который задается при проектировании инструмента. Это повышает их прочность и в то же время практически не сказывается на интенсивности роста площади затупления, так как режущие кромки наклонены к поверхности резания и расходятся в стороны от вершины резца.
Отмеченные положительные качества инзО струмента с предложенной рабочей частью в 38I783
Предмет изобретения
Х, 7
4Ъ2. 1
Составитель М Рогач
Тсхрсд T. Ускова
Редактор Л. Струве
Корректор Е. Талалаева
Заказ 4237 Изд. ¹ 1579 Тираж 576 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раугиская иаб., д. 4 5
Загорская типография
> г с1 !! 1! !!с!! н !! с рс. Ца м11 !з иост!! !л х 11olfcTJ)l ID!If
Буровой резец, включающий корпус и твердосплавные вставки с рабочей частью, выполненной в виде четырехгранной пирамиды, от;11ече1/0111111!ся тем> что, с цеаью повышсни11 эффективности резания породы, ось пирамиды, проходящая через ее вершину, смещена к по> реднейу по ходу вращения резца ребру пирл5 миды, при этом грани пирамиды пересекаются по бокам рабочей части твердосплавной вставки двумя взаимно наклоненными плоскостями.
