Реферат

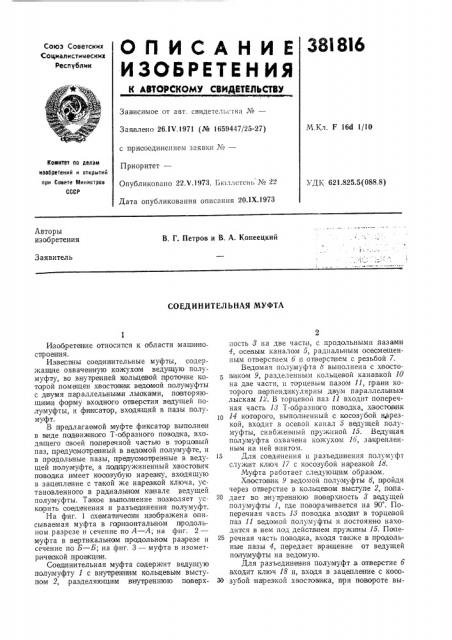

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

381 8l6

Союз Советских

Социалиститтеских

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М.Кл. F 16d 1/10

Заявлено 26 1Ъ .1971 (№ 1659447/25-27) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 22.V.1973. Вюллетснь № 22

Дата опубликования описания 20.1Х.1973

Комитет ео делем иееоретений н открытий трн Совете Министров

СССР

УДК 621.825.5(088,8) Авторы изобретения

В. Г. Петров и В, А. Копеецкий

Заявитель

СОЕДИНИТЕЛЬНАЯ МУФТА

Изобретение относится к области MBIIIiHiHQстроения.

Из ве стны соедин|ительные муфты, содержа щие охваченную кожухом ведущую полумуфту, во внутренней трольцевой п роточ ке котарой помещен жваставик ведомой полумуфты с двумя параллельными лыака м и, повторяющим и фарму входного отверстия ведущей полу му фты, и фиксатар, входящий в пазы полумуфт.

В дредла гаемой муфте фиксатор выполнен в виде подвиж но го Т-образного поводка, входящего авоей поперечной частью в тарцавый паз, дредуамотренный в ведамой полумуфте, и в продольные пазы, тередуамотрен ные в ведущей полумуфте, а подпружиненный х востовик поводка имеет коаозубую на резку, входящую в зацепление с та кой же нарезкой ключа, установленного в радиалвно м кампале ведущей полумуфты. Такое выполнение позволяет ускарртть соединения и разъед|инения полумуфт.

На фиг. 1 ахемати чеаии изображена описываемая муфта в гар и зонталвном п родольном разрезе и сечение по Л вЂ” А; на фиг. 2— муфта в вертикальном п радольном разрезе и сечение по Б —; на фиг. 3 — муфта в изометр ичеакой .проекциями.

Соединительная муфта садерж1ит ведущую полуму фту 1 с BH peiHHMIM кольцевым выступом 2,,разделяющи|м внутреннюю по верх2 ность 8 на две части, с продольными лазами

4, осевым каналом 5, радиальным ооеамещенным отверстием б и отверстием с резьбой 7.

Ведомая полумуфта b выполнена с х вастовиком 9, разделенным кольцевой канавкой 10 на две части, и торцевыM пазом 11, грани которого перпендвкулярны двум параллельным лыскам 12. В торцевой паз 11 входит поперечная часть 13 Т-ооразного поводка, хвостовик

1О 14 которого, выполненный с юсозубой н,ррезкой, входит в осевой канал 5 ведущей полумуфты, снабженный пружиной 15. Ведущая полумуфта охвачена кожухом 1б, заирепленным на ней винтом.

15 Для соединения и разъединения полумуфт служ ит ключ 17 с косозубой на резкой И.

Муфта работает следующи м образам.

XtBQcTolBiHI 9 ведомой полумуфты 8, пройдя через отверстие в кольцевом выступе 2, папа20 лает во внутреннюю павцрхность т ведущей полумуфты 1, где поварач и вается на 90. Поперечная часть 1т поводка входит в торцевой

IIàç 11 ведомой полумуфты и постоянно находится в нем под дейатливм пружины 15. Попе25 речная часть паводка, входя также в продольные пазы 4, передает вращение от ведущей полумуфты на ведомую.

Для разъединен ия полумуфт в отверстие б входит ключ 18 и, входя в зацепление с косо30 зубой нарезкой хвостави ка, п ри повороте вы3818

Предмет изобретения

Фиг 3

I, ставитель И. Проконичев

Техред Л. Грачева Корректор Л. Царькова

Редактор Н. Коган

Заказ 4232 Изд. № 1575 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб., д. 4/5

Загорская типография

3 годпт часть 13 из паза 11. Освобожденная полумуфта Ь может быть выведена из ведущей .в обратном порядке.

Соеди н ительная муфта, содержащая охваченную кожухом ведущую полумуфту, во внутренней кольцевой IIiploToч ке которой помещен хвостови к ведомой IIQJI) M1 ôT I c giBglivH парал- 10 лелиными лы ока ми, повторяющ и1ми форму

BxioI3)HiolI о о ивер стия ведущей по.тумуфты, и

16

4 фиксатор, входящий в пазы паолу муфт, отличаю цаяся тем, что, с целью ус ко рення соединения и разъединения полу муфт, фиксатор выполнен в в яде подвижного Т-образного поводка, входящего своей поперечной частью в торцовый паз, предусмот1рен ный в ведомой полумуфте, и в п родольные пазы, предусмотренные в ведущей полу муфте, а п одп ружиненный хВостови к повод ка имеет косозубую нарезку, входящую в зацепление с такой же нарезкой ключа, уста повленнопо в радиальном канале вед щей пол муфты.
