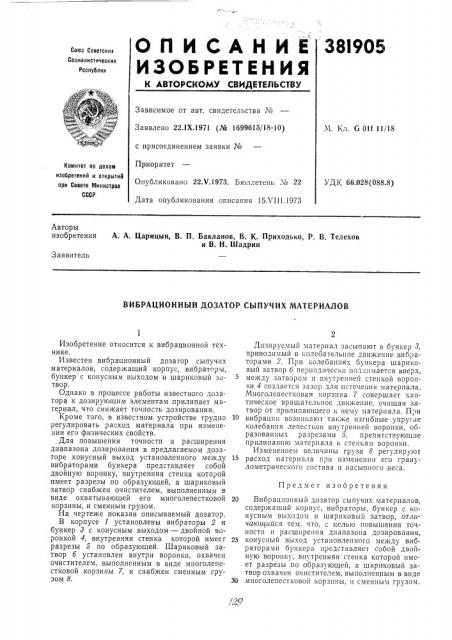

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛИ:ТВУ

38l905

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22 1Х.1971 (№ 1699615/18-10) М. Кл. G Olf 11/18 с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 66 028(088.8) Опубликовано 22Х.1973. Бюллетень № 22

Дата опубликования описания 15Х111.1973

Авторы изобретения

А. А. Царицын, В. П. Бакланов, В. К. Приходько. Р. В. Телехов и В. Н. Шадрин

Заявитель

ВИБРАЦИОННЫЙ ДОЗАТОР СЫПУЧИХ МАТЕРИАЛОВ

Предмет изобретения

Изобретение относится к вибрационной технике.

Известен вибрационный доза гор сыпучих материалов, содержащий корпус, вибраторы, бункер с конусным выходом и шариковый затвор.

Однако в процессе работы известного дозатора к дозирующим элементам прилипает материал, что снижает точность дозирования.

Кроме того, в известном устройстве трудно регулировать расход материала при изменении его физических свойств.

Для повышения точности и расширения диапазона дозирования в предлагаемом дозаторе конусный выход установленного между вибраторами бункера представляет собой двойную воронку, внутренняя стенка которой имеет разрезы по образующей, а шариковый затвор снабжен очистителем, выполненным в виде охватывающей его многолепестковой корзины, и сменным грузом.

На чертеже показан описываемый дозатор.

В корпусе 1 установлены вибраторы 2 и бункер 3 с конусным выходом — двойной воронкой 4, внутренняя стенка которой имеег разрезы 5 по образующей. Шариковый затвор б установлен внутри воронки, охвачен очистителем, выполненным в виде многолепестковой корзины 7, и снабжен сменным грузом 8.

Дозируемый материал засыпают в бункер 3, приводимьш в колебательное движение вибраторами 2. При колебаниях бункера шариковый затвор б периодически поднимается вверх, между затвором и внутренней стенкой воронки 4 создается зазор для истечения материала.

Многолепестковая корзина 7 совершает хаотическое вращательное движение, очищая затвор от прилипающего к нему материала. При

10 вибрации возникают также изгибные упругие колебания лепестков внутренней воронки, образованных разрезами 5, препятствующие прилипанию материала к стенкам воронки.

Изменением величины груза 8 регулируюг

15 расход материала при пзменешш его гранулометрического состава и насыпного .веса.

20 Вибрацпонный дозатор сыпучих материалов, содержащий корпус, вибраторы, бункер с конусным выходом и шариковыи затвор, отличающийся тем. что, с целью повышения точности и расширения диапазона дозирования, 25 конусный выход установленного между вибраторами бункера представляет собой двойную воронку, внутренняя стенка которой имеет разрезы по образующей, а шариковый затвор охвачен очистителем, выполненНым в виде

30 многолепестковой корзины, и сменным грузом.
