«иххИЧiд.,р ьарт4, М

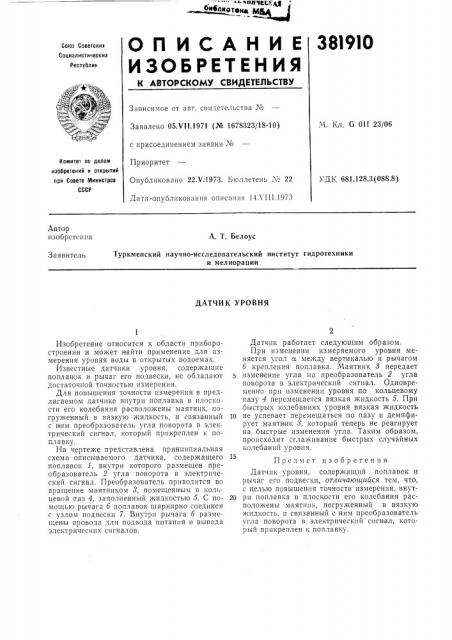

О П И С А Н И Е 38l9lO

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства г"с

М. Кл. G Olf 23/06

Заявлено 05.VII.1971 (Ме 1678323/18-10) с присоединением заявки M

Приоритет

Опубликовано 22.V.1973. Бюллетень М 22

Дата опубликования описания 14Л 111.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 681.128.3 (088,8) Автор изобретсш1я

А. T. Белоус

Туркменский научно-исследовательский институт гидротехники и мелиорации

Заявитель

ДАТЧИ К УРОВНЯ

Изобретение относится к области приборостроения и может и айти применение для измерения уровня воды в открытых водоемах.

Известные датчики уровня, содер>кашне поплавок и рычаг его подвески, не обладают достаточной точностью измерения.

Для повышения точности измерения в предлагаемом датчике внутри поплавка в плоскости его колебания расположены маятник, погруженный в вязкую жидкость, и связанный с ним преобразователь угла поворота в электрический сигнал, который прикреплен к поплавку.

На чертеже представлена принципиальная схема описываемого датчика, содержащего поплавок 1, внутри которого размещен преобразователь 2 угла поворота в электрический сигнал. Преобразователь приводится во вращение маятником 8, помещенн ым в кольцевой паз 4, заполненный жидкостью 5. С помощью рычага б поплавок шарнирно соединен с узлом подвески 7. Внутри рычага б размещены провода для подвода питания и вывода электрических сигналов.

Датчик работает следующим образом.

При изменении измеряемого уровня меняется угол а между вертикалью и рычагом б крепления поплавка. Маятник 8 передает изменение угла на преобразователь 2 угла поворота в электрический сигнал. Одновременно при изменении уровня по кольцевому пазу 4 перемещается вязкая жидкость 5. При быстрых колебаниях уровня вязкая жидкость

1О не успевает перемещаться по пазу и демпфирует маятник 8, который теперь не реагирует на быстрые изменения угла. Таким образом, происходит сглаживание быстрых случайных колебаний уровня.

Предмет изобретения

Датчик уровня, содержащий поплавок и рычаг его подвески, отличающийся тем, что, с целью повышения точности измерения, внут20 ри поплавка в плоскости его колебания расположены маятник, погруженный в вязкую жидкость, и связанный с ним преобразователь

УГЛЯ IIOBOPOTB В ЭЛЕКтРИЧЕСКпй С11ГН ЯЛ, КОТОрый прикреплен к поплавку.

381910

Составитель И. Карбачинская

Техред Л. Богданова

Редактор С. Хейфиц

Корректор И. Божко типография, пр. Сапунова, 2

Заказ 2201/13 Изд. № 1511 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4(5
