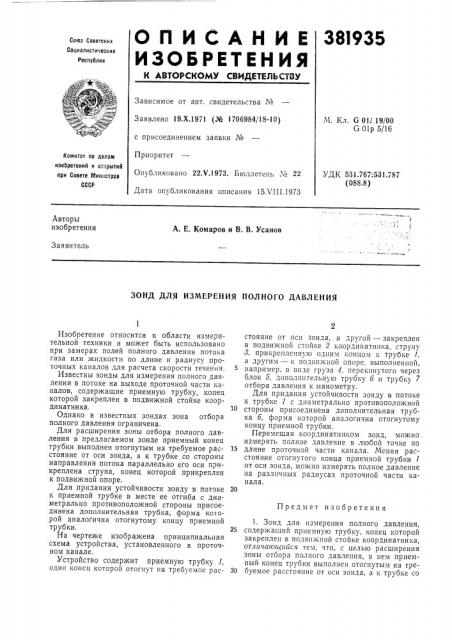

ОПИСАНИЕ 38l935

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик т®

Зависимое от авт. свидетельства ¹

Заявлено 19.Х.1971 (¹ 1706984/18-10) с присоединением заявки №

Приоритет

Опубликовано 22.Ч.1973. Бюллетень ¹ 22

Дата опубликования описания 15.VI I I. 1973

М. Кл. G Oll 19/ОО

G OIp 5/16

Комитет по делам изобретений и открытий при Совете Миипстров

СССР

УДК 531.767:531.787 (088.8) Авторы изобретения

А. Е. Комаров и В. В. Усанов

Заявитель

ЗОНД ДЛЯ ИЗМЕРЕНИЯ ПОЛНОГО ДАВЛЕНИЯ

Предмет изобретения

Изобретение относится к области измерительной техники и может быть использовано при замерах полей полного давления потока газа или жидкости по длине и радиусу проточных каналов для расчета скорости течения.

Известны зонды для измерения полного давления в потоке на выходе проточной части каналов, содержащие приемную трубку, конец которой закреплен в подвижной стойке координатника.

Однако в известных зондах зона отбора полного давления ограничена.

Для расширения зоны отбора полного давления в предлагаемом зонде приемный конец трубки выполнен отогнутым на требуемое расстояние от оси зонда, а к трубке со стороны направления потока параллельно его оси прикреплена струна, конец которой прикреплен к подвижной опоре.

Для придания устойчивости зонду в потоке к приемной трубке в месте ее отгиба с диаметрально противоположной стороны присоединена дополнительная трубка, форма которой аналогична отогнутому концу приемной трубки.

На чертеже изображена принципиальная схема устройства, установленного в проточном канале.

Устройство содержит приемную трубку 1, один конец которой отогнут на требуемое расстояние от оси зонда, а другой — закреплен в подвижной стойке 2 координатника. струну

3, прикрепленную одним концом к трубке 1, а другим — к подвижной опоре, выполненной, например, в виде груза 4, перекинутого через блок б, дополнительную трубку б и трубку 7 отбора давления к манометру.

Для придания устойчивости зонду в потоке к трубке 1 с диаметрально противоположной

10 стороны присоединена дополнительная трубка б, форма которой аналогична отогнутому концу приемной трубки.

Перемещая координатником зонд, можно измерять полное давление в любой точке по

15 длине проточной части канала. Меняя расстояние отогнутого конца приемной трубки 1 от оси зонда, можно измерять полное давление на различных радиусах проточной части канала.

1. Зонд для измерения полного давления, 25 содержащий приемную трубку, конец которой закреплен в подвижной стойке координатника, отличающийся тем, что, с целью расширения зоны отбора полного давления, в нем приемный конец трубки выполнен отогнутым на гре30 буемое расстояние от оси зонда, а к трубке со

381935

Составитель О. Полев

Техред Л. Грачева

Корректор А. Дзесова

Редактор С. Хейфиц

Заказ 2215/13 Изд. № 1512 Тираж 755 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 стороны направления потока параллельно его оси прикреплена струна, конец которой прикреплен к подвижной опоре.

2. Зонд по п. 1, отличающийся тем, что, с целью придания устойчивости зонду в потоке, к приемной трубке в месте ее отгиба с диаметрально противоположной стороны присоединена дополнительная трубка, форма которой аналогична отогнутому концу приемной

5 трубки.
