Реферат

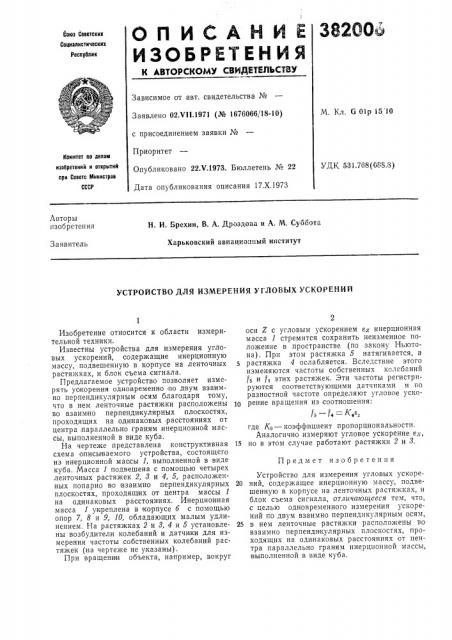

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕПЬСТВУ

382ÎÎì

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.V11.1971 (№ 1676066/18-10) с присоединением заявки №

Приоритет

Опубликовано 22.V.1973. Бюллетень № 22

Дата опубликования описания 17.Х.1973

М. Кл. б Oip 16 10

Комитет по лелам изобретений и открытий при Совете Министров

СССР

УДК 531.768(088.8) Авторы изобретения

Н. И. Брехни, В. A. Дроздова и А. М. Суббота

Харьковский авиационный институт

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕИИЯ УГЛОВЫХ УСКОРЕНИЙ

Предмет изобретения

Изобретение относится к области измерительной техники.

Известны устройства для измерения угловых ускорений, содержащие инерционную массу, подвешенную в корпусе на ленточных растяжках, и блок съема сигнала.

Предлагаемое у стройство позволяет измерять ускорения одновременно по двум взаимно перпендикулярным осям благодаря тому, что в нем ленточные растяжки расположены во взаимно перпендикулярных плоскостях, проходящих на одинаковых расстояниях от центра параллельно граням инерционной массы, выполненной в виде куба.

На чертеже представлена конструктивная схема описываемого устройства, состоящего из инерционной массы 1, выполненной в виде куба. Масса 1 подвешена с помощью четырех ленточных растяжек 2, 8 и 4, 5, расположенных попарно во взаимно перпендикулярных плоскостях, проходящих от центра массы 1 на одинаковых расстояниях. Инерционная масса 1 укреплена в корпусе б с помощью опор 7, 8 и 9, 10, обладающих малым удлинением. На растяжках 2 и 8, 4 и 5 установлены возбудители колебаний и датчики для измерения частоты собственных колебаний растяжек (на чертеже не указаны).

При вращениями объекта, например, вокруг оси Z с угловым ускорением е инерционная масса 1 стремится сохранить неизменное положение в пространстве (по закону Ньютона). При этом растяжка 5 натягивается, а з растяжка 4 ослабляется. Вследствие этого изменяются частоты собственных колебаний

f5 и f4 этих растяжек. Эти частоты регистрируются соответствующими датчиками и по разностной частоте определяют угловое уско10 рение вращения из соотношения:

4 f< Ке"г где Ко — коэффициент пропорциональности.

Аналогично измеряют угловое ускорение е, 15 но в этом случае работают растяжки 2 и 8.

Устройство для измерения угловых ускоре20 ний, содержащее инерционную массу, подвешенную в корпусе на ленточных растяжках, и блок съема сигнала, отличающееся тем, что, с целью одновременного измерения ускорений по двум взаимно перпендикулярным осям, 25 в нем ленточные растяжки расположены во взаимно перпендикулярных плоскостях, проходящих на одинаковых расстояниях от центра параллельно граням инерционной массы, выполненной в виде куба.

382006

Pедактор С. Хейфиц

Заказ 2759/1 Изд. No 1697 Тираж 755 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель В. Жилейкин

Техред Т. Миронова

Корректоры: Г. Запорожец и В. Брыксина
