382049

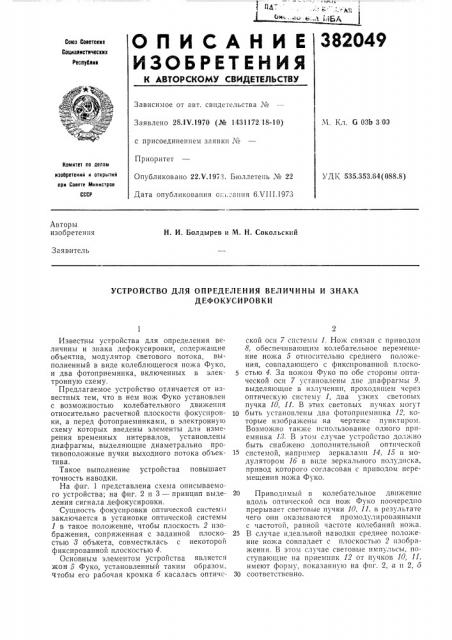

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ме

М. Кл. С ОЗЬ 3, 03

Заявлено 28.1V.1970 (№ 1431172.18-10) с присоединением заявки М

Приоритет

Опубликовано 22Х.1973. Бюллетень No 22

Дата опубликования ош.сания 6Х111.1973 йомитет по делам иаовретений и открытий при Совете Министров

УДК 535.353.64(088.8) Авторы изобретения

Н. И. Болдырев и M. Н. Сокольский

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ И ЗНАКА

ДЕФОКУСИРОВКИ

Известны устройства для определения величины и знака дефокусировки, содержашие объектив, модулятор светового потока, выполненный в виде колеблющегося ножа Фуко, и два фотоприемника, включенных в электронную схему.

Предлагаемое устройство отличается от известных тем, что в нем нож Фуко установлен с возможностью колебательного движения относительно расчетной плоскости фокусировки, а перед фотоприемниками, в электронную схему которых введены элементы для измерения временных интервалов, установлены диафрагмы, выделяющие диаметрально противоположные пучки выходного потока объектива.

Такое выполнение устройства повышает точность наводки.

На фиг. 1 представлена схема описываемого устройства; на фиг. 2 и 3 — принцип выделения сигнала дефокусировки.

Сущность фокусировки оптической системы заключается в установке оптической системы

1 в такое положение, чтобы плоскость 2 изображения, сопряженная с заданной плоскостью 8 объкета, совместилась с некоторой фиксированной плоскостью 4.

Основным элементом устройства является жон 5 Фуко, установленный таким образом, чтобы его рабочая кромка б касалась оптичсской оси 7 системы 1. Нож связан с приводом

8, обеспечивающим колебательное перемещение ножа 5 относительно среднего положения, совпадающего с фиксированной плоско5 стью 4. За ножом Фуко по обе стороны оптической оси 7 установлены две диафрагмы 9, выделяющие в излучении, прокодящем через оптическую систему 1, два узких световык пучка 10, ll. В этик световык пучках могут

10 быть установлены два фотоприеппшка 12, которые изображены на чертеже пунктиром.

Возхтожтто также IlcIID,Ib oII HIIe oдного емника 1;>. В этом случае устройство должно быть снабжено дополнительной оптической системой, напрнмер зеркалами 14, 15 и модулятором 1б в виде зеркального полудпска, привод которого согласован с приводом перемещения ножа Фуко.

20 Приводимый в колебательное движение вдоль оптической оси нож Фуко поочередно прерывает световые пучки 10, 11, в результате чего они оказываются промодулированными с частотой, равной частоте колебаний ножа.

25 В случае идеальной наводки среднее положение ножа совпадает с плоскостью 2 изображения. В этом случае световые импульсы, поступающие на приемник 12 от пучков 10, 11, имеют форму, показанную на фиг. 2, а и 2, о

30 соответственно.

g$9g«Q

1

72

/, Составитель C. Степанова

Редактор С. Хе«1«аи««

Текрсд Е. Борисова

Корректор Л. с1уркина

3««к ««з 2135 j4 Изд. ¹ 1627 Тираж 523 Поди««с««ос

Ц11ИИГ!И Ко««««тога по деда«и изобретений ««открытий прн Совете Министрзв СССР

Москва, 7К-35, Рау«нская наб., д. 4/5

Типография, нр. Сапунова, 2

Эти импульсы имеют одинакову«о длительность и взаимно смещены по фазе на 180 .

Длительность импульсов соответствует половине длительности периода колебаний ножа, амплитуда колебаши которого выбирается таким образом, чтобы он обеспечивал полн<и. перекрытие пучков 10, 11.

Погрешности наводки, т, е. наличие рассогласования (фиг. 1) ме«жду плоскостью и",ображения 2 и средней плоскостью 4 но>ка

Фуко, приводит к изменению длителы«ости импульсов в каждом канале, при этом в одном канале она возрастает, а в другом —— уменьшается (фиг. 3a, o).

Таким образом, определяя с помощь«о электронной схемы длительности импульсnr„ т. е. временные интервалы t«и t> можно количественно оценить величину погрешностей продольной наводки. Идеальная наводка соответствует равенству интервалов t и (, Предмет изобретения

Устройство для определения величины и знака дефокусировки, содержащее объектив, модулятор светового потока, выполненный в виде колеблющегося ножа Фуко, и два фотоприемника, включенных в электронную схему, IO отгича«ощийся тем, что, с целью повышения точности наводки, в нем нож Фуко установлен с возможностью колебательного движения относительно расчетной плоскости фокусировки, а перед фотоприемниками, в элек15 тронную схему которых введены элементы для измерения временных интервалов, уста1«овлены диафрагмы, выделяющие диаметрально противоположные пучки выходного пото«:а объектива.
