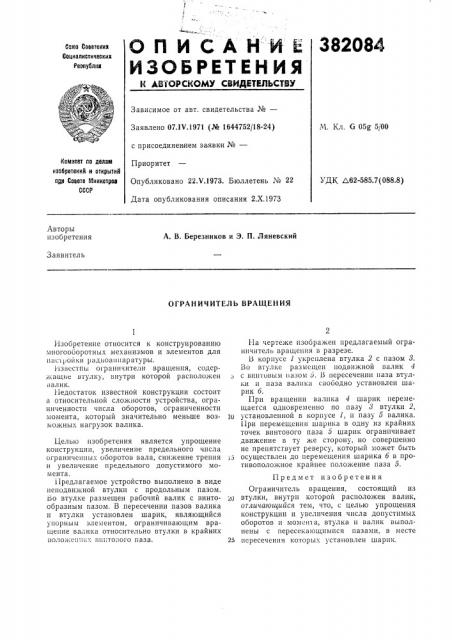

Реферат



1

ОП И CAHME

ИЗОБРЕТЕНИЯ

382084

Са1аз Саеетаиих

Социалистическик

Республик

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 07.1V.1971 (№ 1644752/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано 22.V.1973. Бюллетень ¹ 22

Дата опубликования описания 2.Х.1973

М. Кл, G 05g 5(00

Комитет ао делам изааретений и открытий ааи Сааете Министров

СССР

УДК Л 62-585.7(088.8) Авторы изобретения

А. В. Березников и Э. П. Ляневский

Заявитель

ОГРАНИЧИТЕЛЬ ВРАЩЕНИЯ

Изобретение относится к конструированию мпогооборотных механизмов и элементов для п11с1ро11ки радиоаппаратуры.

Известны ограничители вращения, содержащие втулку, внутри которой расположен валик.

1-1едостаток известной конструкции состоит в относительной сложности устройства, ограниченности числа оборотов, ограниченности момента, который значительно меньше возможных нагрузок валика.

Целью изобретения является упрощение конструкции, увеличение предельного числа ограниченных оборотов вала, снижение трения и увеличение предельного допустимого момента.

11редлагаемое устройство выполнено в виде неподвижной втулки с продольным пазом.

Во втулке размещен рабочий валик с винтообразным пазом. В пересечении пазов валика и втулки установлен шарик, являющийся упорным элементом, ограничивающим вращение валика относительно втулки в крайних по.!ожеп;1ях в1!11то;3ого паза.

На чертеже изображен предлагаемый ограничитель вращения в разрезе.

В корпусе 1 укреплена втулка 2 с пазом 8.

Во втулке размещен подвижной валик 4 с ви1повым пазом 5. В пересечении паза втулки и паза валика свободно установлен шарик б.

При вращении валика 4 шарик перемещается одновременно по пазу 8 втулки 2, 1о установленной в корпусе 1, и пазу 5 валика.

11ри перемещении шарика в одну из крайних точек винтового паза 5 шарик ограничивает движение в ту же сторону, но совершенно не препятствует реверсу, который может быть

1з осуществлен до перемещения шарика б в противоположное крайнее положение паза 5.

Предмет изобретения

Ограничитель вращения, состоящий из втулки, внутри которой расположен валик, отличающийся тем, что, с целью упрощения конструкции и увеличения числа допустимых оборотов и момента, втулка и валик выполнены с пересекающимися пазами, в месте

2ь пересечения которых установлен шарик.

382084

Редактор Б. Нанкпна

Заказ 2220/15 Изд. Хе 1523 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель И. Горелова

Техрсд Л. Богданова

Корректор:л: H. Аук и Н. Прокуратова
