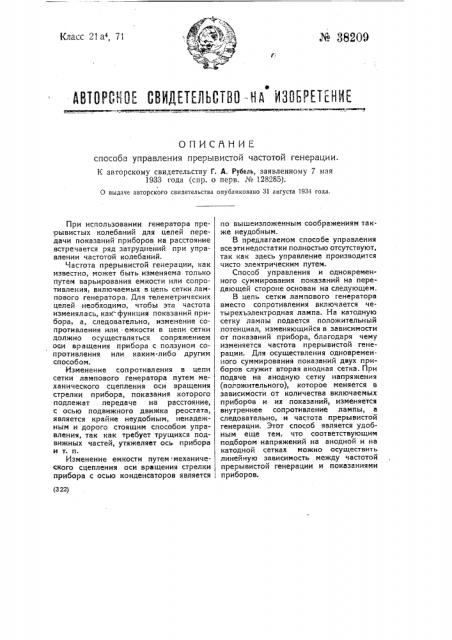

М 38209

Класс 21а4, 7) АВТОРГИИ СВИДЕТЕЯЮВВ-Нй ИЗОБгсТсНИ

ОПИСННИЕ способа управления прерывистой частотой генерации.

К авторскому свидетельству Г. А. Рубель, заявленному 7 мзя

1933 года (спр. о перв. № 128285).

0 выдаче авторского свидетельства опубликовано 31 августа 1934 года. (322) При использовании генератора прерывистых колебаний для целей передачи показаний приборов на расстояние встречается ряд затруднений при управлении частотой колебаний.

Частота прерывистой генерации, как известно, может быть изменяема только путем варьирования емкости или сопротивления, включаемых в цепь сетки лампового генератора. Для телеметрических целей необходимо, чтобы эта частота изменялась, как- функция показаний прибора, а, следовательно, изменение сопротивления или емкости в цепи сетки должно осуществляться сопряжением оси вращения прибора с ползуном сопротивления или каким-либо другим способом.

Изменение сопротивления в цепи сетки лампового генератора путем механического сцепления оси вращения стрелки прибора, показания которого подлежат передаче на расстояние, с осью подвижного движка реостата, является крайне неудобным, ненадежным и дорого стоящим способом управления, так как требует трущихся подвижных частей, утяжеляет ось прибора и т. и.

Изменение емкости путем механического сцепления оси вращения стрелки прибора с осью конденсаторов является по вышеизложенным соображениям также неудобным.

В предлагаемом способе управления все эти недостатки полностью отсутствуют, так как здесь управление производится чисто электрическим путем.

Способ управления и одновременного суммирования показаний на передающей стороне основан на следующем.

В цепь сетки лампового генератора вместо сопротивления включается четырехъэлектродная лампа. На катодную сетку лампы подается положительный потенциал, изменяющийся в зависимости от показаний прибора, благодаря чему изменяется частота прерывистой генерации. Для осуществления одновременного суммирования показаний двух приборов служит вторая анодная сетка. При подаче на анодную сетку напряжения (положительного), которое меняется в зависимости от количества включаемых приборов и их показаний, изменяется внутреннее сопротивление лампы, а следовательно, и частота прерывистой генерации. Этот способ является удобным еще тем, что соответствующим подбором напряжений на анодной и на катодной сетках можно осуществить линейную зависимость между частотой прерывистой генерации и показаниями приборов.

Предмет изоб рете ния.

Способ управления прерывистой частоты генерации для телеметрии, отличиощийся тем, что в цепь сетки лампового генератора включается четырехь- электродная лампа, на като,дну ю и анод- ную сетку которой подается положительное напряжение от компенсационной системы, с целью одновременного суммирования показаний двух приборов и управления частотой прерывистой генерации.

Эксперт А. П. Селезнев

Редактор Н. И. Грторьев
