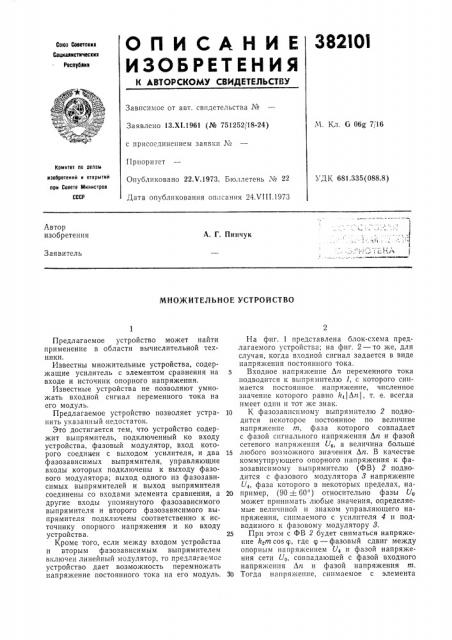

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскнк

Социалистические

Республик

Зависимое от авт. свидетельства №

М. Кл. G 06g 7jl 6

Заявлено 13.Х1.1961 (№ 751252(18-24) с присоединением заявки №

Приоритет

Опубликовано 22Х.1973. Бюллетень № 22

Дата опубликования оп сания 24Х111.1973

Комитет оо оевзм изобретений и открытий

0pN Совете Министров

УДК 681.335(088.8) Автор изобретения

А. Г. Пинчук

Заявитель

МНОЖИТЕЛЬНОЕ УСТРОЙСТВО

Предлагаемое устройство может найти применение в области вычислительной техники.

Известны множительные устройства, содержащие усилитель с элементом сравнения на входе и источник опорного напряжения.

Известные устройства не позволяют умножать входной сигнал переменного тока на его модуль.

Предлагаемое устройство позволяет устранить указанный недостаток.

Это достигается тем, что устройство содержит выпрямитель, подключенный ко входу устройства, фазовый модулятор, вход которого соединен с выходом усилителя, и два фазозависимых выпрямителя, управляющие входы которых подключены к выходу фазового модулятора; выход одного из фазозависимых выпрямителей и выход выпрямителя соединены со входами элемента сравнения, а другие входы упомянутого фазозависи мого выпрямителя и второго фазозависимого выпрямителя подключены соответственно к источнику опорного напряжения и ко входу устройства.

Кроме того, если между входом устройства и вторым фазозависимым выпрямителем включен линейный модулятор, то предлагаемое устройство дает возможность перемножать напрязкение постоянного тока «а его модуль.

На фпг. 1 представлена блок-схема предлагаемого устройства; на фиг. 2 — то же, для случая, когда входной сигнал задается в виде напряжения постоянного тока.

s Входное напряжение An переменного тока подводится к выпрямителю 1, с которого снимается постоянное напряжение, численное значение которого равно Й,IAnl, т. е. всегда имеет один и тот же знак.

10 К фазозависпмому выпрямителю 2 подводится некоторое постоянное по величине напряжение m, фаза которого совпадает с фазой сигнального напряжения Лп и фазой сетевого напряжения (/о, а величина больше

15 любого возможного значения Лтз. В качестве коммутирующего опорного напряжения к фазозависимому выпрямителю (ФВ) 2 подводится с фазового модулятора 3 напряжение

U4, фаза которого в некоторых пределах, на20 пример, (90 + 60 ) относительно фазы Уо может принимать любые значения, определяемые величиной и знаком управляющего напряжения, снимаемого с усилителя 4 и подводимого к фазовому модулятору 3.

25 При этом с ФВ 2 будет сниматься напряжение 4т сов ср, где cp — фазовый сдвиг между опорным напряжением U4 и фазой напряжения сети Uo, совпадающей с фазой входного напряжения Ьп и фазой напряжения т.

30 Тогда на п р я >к ение, снимаемое с элемента

382101

cos =

k,т так как коэффициенты

kз k1 = k, = const.

kàm

"л /, d / г

БкйУ

Б /1 / Фиг 2

Составитель И. Шелипова

Техред Е. Борисова

Корректор Е. Сапунова

Редактор Б. Ианкина

Заказ 2218/7 Изд. № 1505 Тираж 647 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сравнения 5 и подводимое к усилителю 4, будет равно:

Й, Ь п Й, и cos р, которое через усилитель будет управлять фазовым модулятором 3 и в итоге фазой опорного напряхкения U4, фаза которого будет устремлять разность (7е, An — Йвт cos cp) к нулю.

Тогда

Одновременно входное напряжение An подводится и ко второму фазозависимому выпрямителю (ФВ) б, к которому также подводится коммутирующее опорное напряжение.

При этом напряжение, снимаемое с ФВ б, будет равно:

АзЛпсозз=й,An Ф,An Anl

k>m

В том случае, если входное напряжение An задается в виде напряжения постоянного тока (фиг. 2), на входе фазозависимого выпрямителя б включают линейный модулятор 7 (ключевое устройство), который преобразует входное напряжение постоянного тока в пропорциональное напряжение переменного тока, 5 имеющее фазу напряжения сети U,. 8 — источник опорного напряжения.

Предмет изобретения

1. Множительное устройство, содержащее

10 усилитель с элементом сравнения на входе и источник опорного напряжения, отличающееся тем, что, с целью обеспечения возможности умножения сигнала на его модуль, оно содержит выпрямитель, подключенный ко

15 входу устройства, фазовый модулятор, вход которого соединен с выходом усилителя, и два фазозависимых выпрямителя, управляющие входы которых подключены к выходу фазового модулятора, выход одного из фазозависимых

20 выпрямителей и выход выпрямителя соединены ".î входами элемента сравнения, а другие входы упомянутого фазозависимого выпрямителя и второго фазозависимого выпрямителя подключены соответственно к источнику опор25 ного напряжения и ко входу устройства.

2, Устройство по п. 1, отличающееся тем, что между входом устройства и,вторым фазозависимым выпрямителем включен линейный модулятор.
