Патент ссср 382178

Патент ссср 382178

Иллюстрации

Показать все

Реферат



Бс: п тр1ч

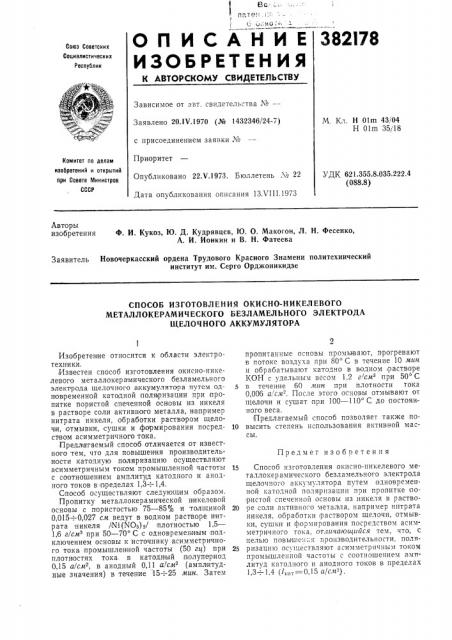

ОПИСАНИЕ 382l78

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства %в

Заявлено 20.1Ч.1970 (№ 1432346/24-7) с присоединением заявки Ме

Приоритет

Опубликовано 22.V,1973. Бюллетень Хо 22

Дата опубликования описания 13Х111.1973

М. Кл. H Olm 43/04

Н Olm 35/18

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621 355 8 035 222 4 (088.8) Авторы изобретения

Ф. И. Кукоз, Ю. Д. Кудрявцев, Ю. О. Макогон, Л, H. Фесенко, А. И. Ионкин и В. Н. Фатеева

Заявитель Новочеркасский ордена Трудового Красного Знамени политехнический институт им. Серго Орджоникидзе

СПОСОБ ИЗГОТОВЛЕНИЯ ОКИСНО-НИКЕЛЕВОГО

МЕТАЛЛОКЕРАМИЧ ЕСКОГО БЕЗЛАМЕЛЪНОГО ЭЛЕКТРОДА

ЩЕЛОЧНОГО АККУМУЛЯТОРА

Предмет изобDåтения

Изобретение относится к области электротехники.

Известен способ изготовления окисно-никелевого металлокерамического безламельного электрода щелочного аккумулятора путем одн овременной катодной поляризации при пропитке пористой спеченной основы из никеля в растворе соли активного металла, н апример нитрата никеля, обработки раствором щело= чи, отмывки, сушки и формирования посредством асимметричного тока.

Предл атаемый способ отличается от известного тем, что для повышения производитель= ности катодную поляризацию осуществляют асимметричным током промышленной частоты с соотношением амплитуд катодного и анодного токов в |пределах 1,3 —:1,4.

Способ осуществляют следующим образом.

Пропитку металлокерамической никелевой основы с пористостью 75 — 85о/с и толщиной

0,015 —:0,027 см ведут в водном растворе нитрата никеля /Ni (ИОз) е/ плотностью 1,5—

1,6 гlсмз при 50 — 70 С с одновремен н ым подключением основы к источнику асимметричного тока, промышленной частоты (50 ги) при плотностях тока. в катодный полупериод

0,15 аlсм, в анодный 0,11 а/см (ампл итудные значения) в течение 15 —:25 мин. Затем пропитанные основы промывают, прогревают в потоке воздуха прн 80 С в течение 10 мин и обрабатывают катодно в водном растворе

КОН с удельным весом 1,2 г/смз при 50 С

5 в течение 60 ттин при плотности тока

0,006 а, см . После этого основы отмывают от щелочи и сушат при 100 — 110 С до постоянного веса.

Предлатаемый способ позволяет также по10 высить степень использования активной массы.

15 Способ изготовления окисно-никелевого металлокерамического безламельного электрода щелочного аккумулятора путем одновременHoé катодной поляризации при пропитке пористой спеченной основы из никеля в раство20 ре соли активного металла, например нитрата никеля, обработки 1раствором щелочи, отмывки, сушки и формирования посредством асимметричного тока. отлиыаюитийся тем, что, с целью повышения производительности. поля25 ризацшо осуществляют асимметричным током промышленной частоты с соотношением амплитуд катодчого и анодного токов в пределах

1,3 —:1,4 (/н.,„=0,15 а/см-").
