Генератор импульсного возбуждения

Генератор импульсного возбуждения

Иллюстрации

Показать все

Реферат

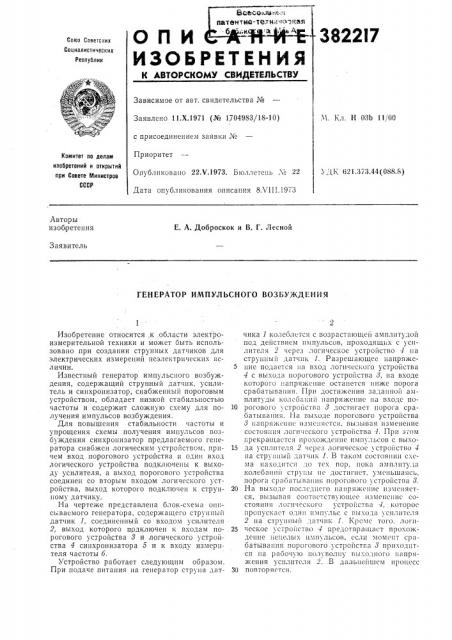

382217

Предмет изобретения

Составитель В. Жилейкин

Техред Е. Борисова

Редактор С. Хейфиц

Корректор М. Гарцевич

Заказ 2179/1 Изд. _#_e 1550 Тирах< 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Измеритель частоты б измеряет частоту выходного сигнала генератора с выхода усилителя 2.

Таким образом, из известной схемы генератора исключается генератор импульсов и запирающее устройство. Кроме того, возбуждающие импульсы имеют синусоидальпую форму и длительность, равную половине периода колебаний струны. Возбуждающие импульсы получают из усиленных колебаний струны с помощью логического устройства, в результате чего возможно увеличение стабильности выходной частоты.

Генератор импульсного возбуждения, содержащий последовательно соединенные струн5 пый датчик, усилитель и пороговое устройство синхронизатора, отлича1ощийся тем, что, с целью повышения стабильности частоты и упрощения схемы, он снабжен логическим устройством синхронизатора, один вход которого

10 соединен с выходом усилителя, другой вход— с выходом порогового устройства, а выход подключен к струнному датчику.

I

1 ! (5
