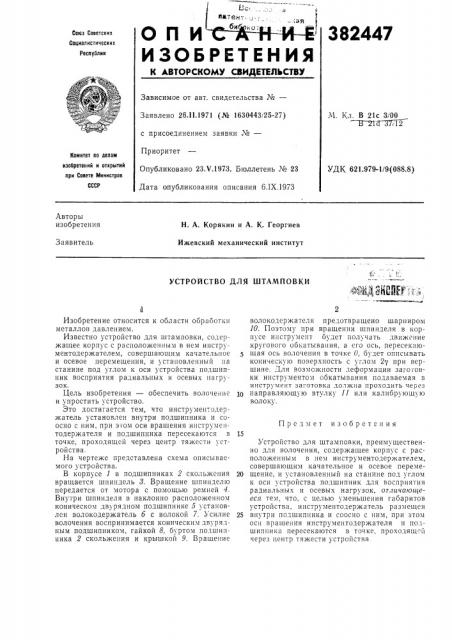

382447

ОП И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 26.11.1971 (№ 1630443i25-27) с присоединением заявки ¹â€”

Приоритет

Опубликовано 23.V.1973. Бюллетень № 23

Дата опубликования описания 6.IX.1973

М. Кл. В 21с 3/00

Е 2И 37712

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621.979-1/9 (088.8) Авторы изобретения

Н. А. Корякин и А. К. Георгиев

Заявитель

Ижевский механический институт

УСТРОЙСТВО ДЛЯ ШТАМПОВКИ

Изобретение относится к области обработки металлов давлением.

Известно устройство для штамповки, содержащее корпус с расположенным в нем инструментодержателем, совершающим качательное и осевое перемещения, и установленный на станине под углом к оси устройства подшипник восприятия радиальных и осевых нагрузок.

Цель изобретения — обеспечить волочение и упростить устройство.

Это достигается тем, что инструмен-.одержатель установлен внутри подшипника и соосно с ним, при этом оси вращения ицструментодержателя и подшипника пересекаются в точке, проходящей через центр тяжести устройства.

На чертеже представлена схема описываемого устройства.

В корпусе 1 в подшипниках 2 скольжения вращается шпиндель 8. Вращение шпинделю передается от мотора с помощью ремней 4.

Внутри шпинделя в наклонно расположенном коническом двурядном подшипнике 5 установлен волокодержатель б с волокой 7. Усилие волочения воспринимается коническим двурядным подшипником, гайкой 8, буртом подшипника 2 скольжения и крышкой 9. Вращение волокодержателя предотвращено шарниром

10. Поэтому при вращении шпинделя в корпусе инструмент будет получать движение кругового обкатывания, а его ось, пересекающая ось волочения в точке О, будет описывать коническую поверхность с углом 2у при вершине. для возможности деформации загоI.oâки инструментом обкатывания подаваемая в инструмент заготовка должна проходить через

10 направляющую втулку 11 или калибрующую волоку.

Предмет изобретения

Устройство для штамповки, преимущественно для волочения, содержащее корпус с расположенным в нем инструментодержателем, совершающим качательное и осевое переме20 щение, и установленный на станине под углом к оси устройства подшипник для восприятия радиальных и осевых нагрузок, отличаюитееся тем, что, с целью уменьшения габаритов устройства, инструментодержатель размещен

25 внутри подшипника и соосно с ним, при этом ос» врашения инструментодержателя и подшипника пересекаются в точке, проходящей через центр тяжести устройства.
