а caiЕ,6;. УЦебт1..„.. сСЩ1 акбюнатека НБА

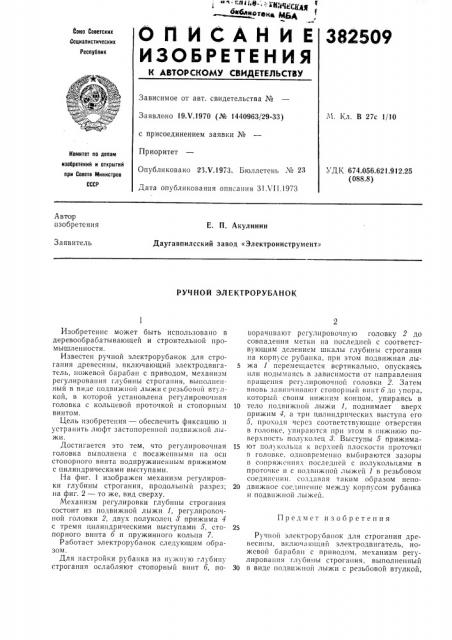

О Й И С А H И Е 382509

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

» -+

:; »

Зависимое от авт. свидетельства №

Заявлено 19Х.1970 (№ 1440963/29-33) с присоединением заявки №

Приоритет

Опубликовано 23Х.1973. Бюллетень ¹ 23

Дата опубликования описания 31 VII.1973

i!. Кл. В 27с 1/10

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 674.056.621.912.25 (088.8) Авто!р изобретения

Е. П. Акулинин

Даугавпилсский завод «Электроинструмент»

Заявитель

РУЧНОЙ ЭЛЕКТРОРУБАНОК

Предмет изобретения

Изобретение может быть использовано в деревообрабатывающей и строительной промышленности.

Известен ручной электрорубанок для строгапия древесины, включающий электродвигатель, ножевой барабан с приводом, механизм регулирования глубины строгания, выполненный в виде подвижной лыжи с резьбовой втулкой, в которой установлена регулировочная головка с кольцевой проточкой и стопорным винтом.

Цель изобретения — обеспечить фиксацию и устранить люфт застопоренной IIo;IBH>KFIo!I лыжи.

Достигается это тем, что регулировочная головка выполнена с посаженными на оси стопорного винта подпружиненным прижимом с цилиндрическими выступами.

На фиг. 1 изображен механизм регулировки глубины строгания, продольный разрез; на фиг. 2 — то же, вид сверху.

Механизм регулировки глубины строга ния состоит из подвижной лыжи 1, регулировочной головки 2, двух полуколец 3 прижима 4 с тремя цилиндрическими выступами 5, стопорного винта б и пружинного кольца 7.

Работает электрорубанок следующим образом.

Для настройки рубанка на ну>кную глубину строгания ослабляют стопорный винт 6, поворачпвают регулировочную головку 2 до совпадения метки на последней с соответствующим делением шкалы глубины строгания на корпусе рубанка, при этом подвижная лыжа 1 перемещается вертикально, опускаясь нли подымаясь в зависимости от направления вращения регулировочной головки 2. Затем

ВИОВь заВ!!Вчивают стопорны1! В!!Вт 6 до 3 пора, который своим нижним концом, упираясь в

10 тело подвижной лыжи 1, поднимает вверх прижим 4, а три цилиндрических выступа его

5, проходя через соответствующие отверстия в головке, упираются прп этом в ннжшою поверхность полуколец 8. Выступы 5 прижима15 ют полукольца к верхней плоскости проточки в головке, одновременно выбираются зазоры в сопряжениях последней с полукольцами в проточке и с подвижной лыжей 1 в резьбовом соединении. создавая таким образом непо20 двнжное соедIIIIPIIIIo между корпусом рубанка и подвижной лыжей.

Ручной электрорубанок для строгания древесины, включающий электродвигатель, ножевой барабан с приводом, механизм регулирования глуoHllbl строгания, выполненный

30 в виде подвижной лыжи с резьбовой втулкой, 382509

5 t 7 Фиг/

Составитель Э, Бегельман

Техрсд 3, Тараненко

Редактор С. Ежкова

Корректор Т Гревцова

Заказ 2093/8

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В которой установлена регулировочная головка с кольцевой проточкой и стопорным винтом, отличающийся тем, что, с целью фиксации и устранения люфта застопоренной подвижпой лыжи, регулировочная головка вы= полнепа с посаженным па оси стопорного винта подпружиненным прижимом с цилиндрическими выступами.
