Заглушка для герметизации отверстия в подводной части корпуса корабля

Заглушка для герметизации отверстия в подводной части корпуса корабля

Иллюстрации

Показать все

Реферат

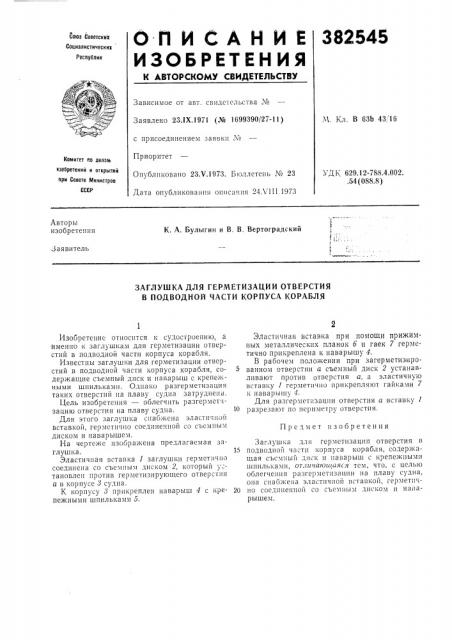

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю союз Советских

Социалистических

Реслублик

„n. + : :, "

Зависимое от авт. свидетельства №

Заявлено 23.1Х.1971 (№ 1699390/27-11) с присоединением заявки №

Приоритет

Опубликовано 23.V.1973. Бюллетень № 23

Дата опубликования оп!!сания 24Х111 1973

М, Кл. В 63Ь 43, 16

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УД К 629.12-788.4.002..54 (088.8) у т,:.

* !

Авторы изобретения

К. А. Булыгин и В. В. Вертоградский

Заявитель

ЗАГЛУШКА ДЛЯ ГЕРМЕТИЗАЦИИ ОТВЕРСТИЯ

В ПОДВОДНОЙ ЧАСТИ КОРПУСА КОРАБЛЯ

Эластичная вставка при помо1ци IlpHKHi ных металлических планок б и гаек 7 герметично прикреплена к наварышу 4.

B рабочем положении при загерметизированном отверстпи а съемный диск 2 устанавливают против отверстия а, а эластичную вставку 1 герметично прикрепляют гайками 7 к наварышу 4.

Для разгерметизации отверстия а вставку

10 разрезают по периметру отверстия.

Заглушка для герметизации отверстия I3

15 подводной части !top!!yca l opa6 tst, содержащая съсмны!1 диск ll навар ыш с репежн t»tt шпильками, от.шиаюиаяся тем, что, с целью облегчения разгерметизации на плаву судна, она снабжена эластнч !ой вставкой, герметн 20 но соединенной со съемным диском н навар ышем.

Изобретение относится к судостроени!о, а именно к заглушкам для герметизации отверстий в подводной части корпуса корабля.

Известны заглушки для герметизации отверстий в подводной части корпуса корабля, содержащие съемный диск и наварыш с крепежными шпильками. Однако разгерметизация таких отверстий на плаву судна затруднена.

Цель изобретения — облегчить разгермегtзацию отверстия на плаву судна.

Для этого заглушка снабжена эластичной вставкой, герметично соединенной со с.ьемным диском и наварышем.

На чертеже изображена предлагаемая заглушка.

Эластичная вставка 1 заглушки герметично соединена со със.;! ны.;! дт!скор! 2, ItoTopbIA тановлен против герметизирующего отверстия а в корпусе 8 судна.

К корпусу 8 прикреплен наварыш 4 с крепежными шпильками 5.

Прсдмет изобретении

382545

Составитель Б. Даньшин

Тсхрсд T. Курилко

Корректор Е, Талалаева редактор Н, Козлова

Заказ 2327/3 Изд. 671 Тираж 496 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
