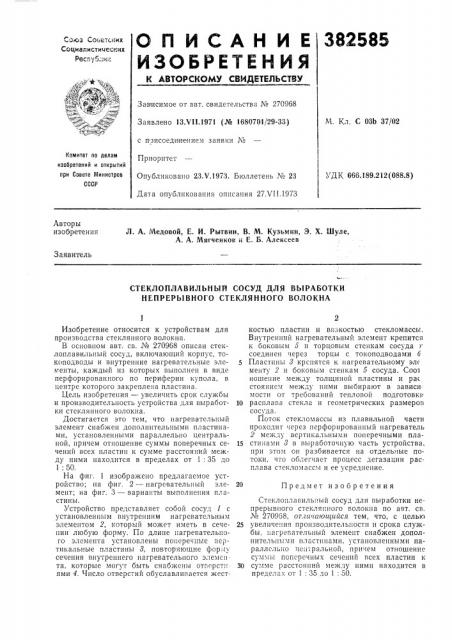

ОП ИСАН ИЕ

ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со оз Советских

Социвпистических

Респ/блик

Зависимое от авт. свидетельств" № 270968

M. Кл. C ОЗЬ 37/02

Заявлено 13.VI I.1971 (№ 1680701/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 23.V.197,3. Бюллетень ¹o 23

Дата опубликования описания 27Х11.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.189.212 (088.8) Авторы изобретения

Л. А. Медовой, Е. И. Рытвин, В. М. Кузьмин, 3. Х. Шуле, А. А. Мягченков и Е. Б. Алексеев

3 ая.витель

СТЕКЛОПЛАВИЛЬНЫЙ СОСУД ДЛЯ ВЫРАБОТКИ

НЕПРЕРЫВНОГО СТЕКЛЯННОГО ВОЛОКНА

Изобретение относится к устройствам для производства стеклянного волокна.

В основном авт. св. № 270968 описан стеклоплавильный сосуд, включающий корпус, токоподводы и внутренние нагревательные элементы, каждый из которых выполнен в виде перфорированного по периферии купола, в центре которого закреплена пластина.

Цель изобретения — увеличить срок службы и производительность устройства для выработки стеклянного волокна.

Достигается это тем, что нагревательный элемент снабжен дополнительчыми пластинами, установленными параллельно центральной, причем отношение суммы поперечных сечений всех пластин к сумме расстояний между ними находится в пределах от 1: 35 до

1: 50.

На фиг. 1 изображено предлагаемое устройство; на фиг. 2 — нагревательный элемент; на фиг. 3 — варианты выполнения пластины.

Устройство представляет собой сосуд 1 с установленным внутренним нагревательным элементом 2, который может иметь в сечении любую форму. По длине нагревательного элемента установлены поперечные вертикальные пластины 8. повторяющие фор;..у сечения внутреннего нагревательного элемента, которые могут быть снабжены отверст,.ями 4. Число отверстий обуславливается жесткостью пластин и вязкостью стеклом ассы.

Внутренний нагревательный элемент крепится к боковым 5 и торцовым стенкам сосуда и соединен через торцы с токоподводами 6

5 Пластины 8 крепятся к нагревательному элг менту 2 и боковым стенкам 5 сосуда. CooI ношение между толщиной пластины и рас стоянием между ними выбирают в зависимости от требований тепловой подготовки

10 расплава стекла и геометрических размеров сосуда.

Поток стекломассы из плавильной части проходит через перфорированный нагреватель

2 между вертикальными поперечными пла15 стинами 3 в выработочную часть устройства, при этом оп разбивается на отдельные потоки, что облегчает процесс дегазации расплава стекломассы и ее усреднение.

Предмет изобретения

Стеклоплавильнгпй сосуд для I3blp36OTKH непрерывного стеклянного волокна по авт. св.

¹ 270968, от.ш«ающийся тем, что, с целью

25 увеличения производительности и срока службы, нагрегательный элемент снабжен дополнительпы пи пластинами, установленными параллельно цент ральной, причем отношение суммы поперечных сечений всех пластин и

З0 су.п ме расстояний между ними находится в пределах от 1: 35 до 1: 50.
