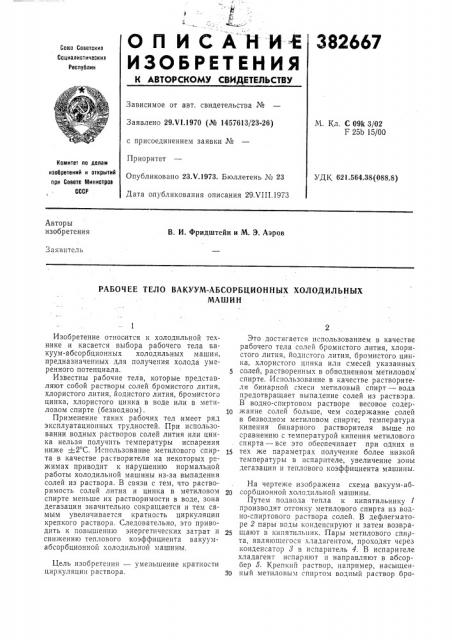

О П И С А Н И Е 382667

ИЗОЫЕт ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскит

Сопиалистическиз

Республик

Зависимое от авт. свидетельства №

Заявлено 29 Ч!.1970 (№ 1457613/23-26) с присоединением заявки №

Приоритет

Опубликовано 23.Ч.1973. Бюллетень № 23

Дата опубликования описания 29Х111.1973

М. Кл. С 09k 3/02

F 25b 15/00

Комитет по делам изобретений и открытиР при Совете Министров

СССР

УДК 621.564.38(088.8) Авторы изобретения

В. И. Фридштейн и М. Э. Аэров

Заявитель

РАБОЧЕЕ ТЕЛО ВАКУУМ-АБСОРБЦИОННЫХ ХОЛОДИЛЬНЫХ

МАШИН

Изобретение относится к холодильной технике и касается выбора рабочего тела вакуум-абсорбционных холодильных машин, предназначенных для получения холода умеренного потенциала.

Известны рабочие тела, которые представляют собой растворы солей бромистого лития, хлористого лития, йодистого лития, бромистого цинка, хлористого цинка в воде или в метиловом спирте (безводном) .

Применение таких рабочих тел,имеет ряд эксплуатационных трудностей. При использовании водных растворов солей лития или цинка нельзя получить температуры испарения ниже +-2 С. Использование метилового спирта в качестве растворителя на некоторых режимах приводит к нарушению нормальной работы холодильной машины из-за выпадения солей из раствора. В связи с тем, что растворимость солей лития и цинка в метиловом спирте меньше их растворимости в воде, зона дегазации значительно сокращается и тем самым увеличивается кратность циркуляции крепкого раствора. Следовательно, это приводить к повышению энергетических затрат и снижению теплового коэффициента вакуумабсорбционной холодильной машины, Цель изобретения — уменьшение кратности циркуляции раствора.

Это достигается использованием в качестве рабочего тела солей бромистого лития, хлористого лития, йодистого лития, бромистого цинка, хлористого ци или смесей указанных солей, растворенных в обводненном MeTHJIQBQM спирте. Использование в качестве растворителя бинарной смеси метиловый спирт — вода предотвращает выпадение солей из раствора.

В водно-спиртовом растворе весовое содертп жание солей больше, чем содержание солей в безводном метиловом спирте; температура кипения бинарного растворителя выше по сравнению с температурой кипения метилового спирта — все это обеспечивает при одних и

15 тех же параметрах получение более низкой температуры в испарителе, увеличение зоны дегазации и теплового коэффициента машины.

На чертеже изображена схема вакуум-аб20 сорбционной холодильной машины.

Путем подвода тепла к кипятильнику производят отгонку метилового спирта из водно-спиртового раствора солей. В дефлегматоре 2 пары воды конденсируют и затем возвра2g щают в кипятильник. Пары метилового спирта, являющегося хладагентом, проходят через конденсатор 8 в испаритель 4. В испаригеле хладагент испаряют и направляют в абсорбер 5. Крепкий раствор, например, насыщен3() ный метиловым спиртом водный раствор бро382667 мистого лития, насосом б возвращают через теплообменник 7 в кипятильник 1. растворами различной концентрации соли в воде и в метиловом спирте, а в табл. 2— кратности циркуляции крепкого раствора по предлагаемому и известному способам.

Таблица 1

В табл. 1 приведены давления паров над

Давление над слабым раствором мм pm ст. концентрация кг/кг

Температура, С

0,35 ) 0,40 0,45 (0,50 0,55 спирт (вода Iсмесь I спирт I вода смесь |спирт вода !смесь !спирт вода !смесь | спирт (вода j смесь ! ! !

4,5

6,5

12

7

13

17

24

12

16

26

33

9,5

12,5

17,5

26

36

4,5

8

11

16

7

13

16

26

14

18

22

26

7

13

18

21

16

22

39

12

22

28

38

48

24

29

13

18

4

7

14

В таблице приведено давление над раствором LiBr в метиловом спирте, воде и водноспиртовом растворе с весовым соотношением воды и метилового спирта 1:1

Примечание.

Таб лица 2

Концентрация слабого раствора, кг/кг

0,5

0,55

0,45

0,35

0,4

Температура слабого раствора на выходе из абсорбера, С

1 ь О а ах0

> о х х

Ф" мах (ах

1 1

W ID а > о х х и х

О1 х - ах 1 Ю

E а

1 1 ах 0

О vO х х х

1 > са Х " ах ъ О

& а ах0

4> о х и х

Ю сО - ах

Wю (а х о х

Я

Q) х ах кратность циркуляции крепкого раствора кратность циркуляции крепкого раствора кратность циркуляции крепкого раствора кратность циркуляции крепкого раствора кратность циркуляции крепкого раствора — 25 — 18

+3

-+-10

+12

2,12/2,44

2,12/2,48

2,12/2,22

2,12/2,35 — 21 — 18 — 17 — 14 — 10

6 — 12

П ри меч а н и я. 1. Концентрация крепкого раствора:,р — 0,66 кг/кг, температура конденсации t, = 35 C.

2. Цифры, выраженные дробью, означают отношение кратности циркуляции по предложенному способу к кратности циркуляции по известному способу (водоаммиачная машина).

Пример. В вакуум-абсорбционной холодильной машине в качестве рабочих тел используют: метиловый спирт-хладагент, раствор бромистого лития в воде — абсорбент, 3,5 по известному способу (водоаммиачная машина) Предмет изобретения

Рабочее тело вакуум-абсорбционных холо10 дильных машин на базе растворов солей галогено-водородных кислот щелочных и щелочеземельных металлов, B которых B качестве хладагента используют метиловый спирт, отличаюи1ееся тем, что, с целью уменьшения

15 кратности циркуляции раствора, в качестве растворителя используют смесь вода — метиловый спирт.

Температура крепкого раствора, выходящего из кипятильника, С +35

Температура раствора, выходящего из абсорбера, С

Температура в испарителе, 0 С

Кратность циркуляции крепкого раствора, кг/кг по предлагаемому способу

3,12

2,54/3,02

2,54/2,94

2,54/2,74

2,54/2,74

2,54/2,94 — 8 — 2

+3

+7

3,12/3,40

3, 12/4,8

3,12/3,4 !

3,12/3,50

3,12/3,42

3,12/3,32 — 12

4

+5

4,15/4,15

4,15/4,8

4,15/4,25

4,15/4,4

4,15/4,15

4,15/4, 0

6,0/8,15

6,0/5,90

6,0/5,9

6,0/6,0

6,0/5,85

6,0/6,05

382657
