Сплав на основе молибдена

Сплав на основе молибдена

Иллюстрации

Показать все

Реферат



1." т -:-!

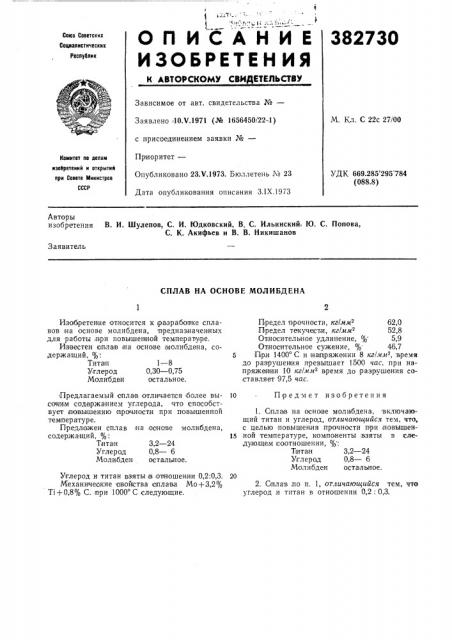

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

382730

Свюз Свветскнх

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 10.V.1971 (,% 1656450/22-;1) с присоединением заявки №вЂ”

Пр иоритет—

Опубликовано 23.V.1973. Бюллетень № 23

М. Кл. С 22с 2700

Квмитет ав делам изобретений и открытий лрн Сввете Миинстрав

СССР

УДК 669.285 295 784 (088.8) Дата опубликования описания З.IX.1973

Авторы изобретения В. И. Шулепов, С. И. Юдковский, В. С. Ильинский, Ю. С. Попова, С. К. Акифьев и В. В. Никишанов

Заявитель

СПЛАВ НА ОСНОВЕ МОЛИБДЕНА

10 Пред м е т изобретения

Углерод и титан взяты в опношени и 0,2:0,3. 2о

Механические шойства сплава Мо+3,2% 2. С план по и. 1, отличающийся тем, что

Ti+0,80/o С. при 1000 С следующие. углерод и титан в отношении 0,2:. 0,3

Изобретение относится к ipазрабопке сплавов на основе молибдена, предназначен1ных для работы при повышен ной температуре.

Известен спла в на основе молибдена, содержащий, /о .

Тита и 1 — 8

Углерод 0,30 — 0,75

Молибден остальное. Предлагаемый сплав отличается более высоким содержанием углерода, что способствует повы шению прочности при повышенной температуре.

Предложен сплав на ос нове молибдена, содержащий, % ..

Титан 3,2 — 24

Углерод 0,8 — 6

Молибден остальное.

Предел прочности, кг/мм 62,0

Предел текучести, кг/мм 52,8

Относительное удлинение, % 5,9

Относительное сужение, /о 46,7

5 П ри 1400 С н наетряжении 8 кг/мм2, время до разрушен ни превышает 1500 час, при напряжен и.и 10 кг/лтлта время до разрушения составляет 97,5 час.

1. Опла в на основе молибдена, включающий титан и углерод, отличающийся тем, что, с целью повышения прочности при,повътапен15 .ной температуре, компоненты взяты в следующем соотношении, %".

Т и та и 3,2 — 24

Углерод 0,8 — 6

Молибден остальное.
