Описание изобретения
Иллюстрации
Реферат

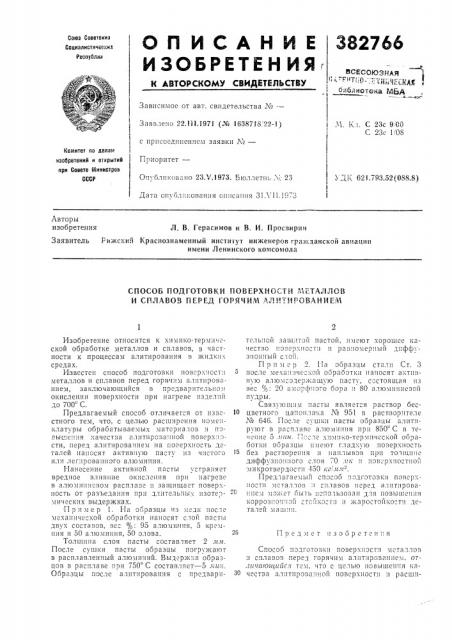

! ОПИСАНИЕ
Со1оз Советсииз
Социалистичесниз
Ресоублии
ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИдЕТЕЛЬСТВу 1 " " "0 - "т еь11М о - блиотека МЬ
Зависимое от авт. свидетельства ¹â€”
Заявле-!о 22 111.1971 (¹ 1638718 22-! )
l с присоедпнен11гм заявки №вЂ”
Приоритет—
:1 т, Ix.-;, С 23с 9,00
С 23с 1 08
Кои1итет ло делам изобретений и отирытий лри Совете Министров
СССР! Оп:блпксвано 23.V.1973. Бюллетнь, 1 23
Дата опубликования списания 31Л 11.1973
4 Дix 621.793.52(088.8) Авторы изобретения
Л. В. Герасимов и В. И. Просвирни
Заявитель Рижский Краснознаменный институт инженеров гражданской авиации имени Ленинского комсомола
СПОСОБ ПОДГОТОВКИ ПОВЕРХНОСТИ МЕТАЛЛОВ
И СПЛАВОВ ПЕРЕД ГОРЯЧИM: "; И. ИI=ОВАНИЕЧ
15
25
Предмет изооргтгнпя
Изобретение относится к химико-термической обработке металлов и сплавов, в частности к процессам алитирования в жидI
Известен способ подготовки повгр. ности металлов и сплавов перед горячим а a!IT»pOBBнием, заключающийся в предварительном окислении поверхности при нагреве изделий до 700 С.
Предлагаемый способ отличается от известного тем, что, с целью расширения номенклатуры обрабатываемых матерна IQB H lтэphIL" < .!!IIÿ качества алитирэва IИОЙ IIQBBpx:!0сти, перед алитировапием на поверхность деталей наносят активную пасту из чистого или лег:.Iðованнэто алюминия.
Нанесение активной па ты устраняет вредное влияние окисления при нагреве в алюмшп1гвом расплаве и защищает поверхность от разьедания при д,зптельпых изоте;.мичгских выдержках.
Пример 1. На образцы из меди после меха1гической обраоотки наносят слой пасты дву..< составов, все с с: 95 алюминия, 5 кремния и 50 алюминия, 50 олова.
Толщина слоя пасты составзяет 2 лл.
После сушки пасты образцы погружают в расплавленный алюминий. Выдери<па образцов в расплаве при 750 С составляет †лик.
Образцы после алитированля с предзарпTB, h! I0É 32 Ill:i T01i II BCTOll, iBI BIOT X0P0ITIBC !BcTBo поверхности II рая:1омерпый дпфф;— зпон11ый слой.
П р» м г р 2. 1-1а образцы стали Ст. 3 после мекая .Iче кой oopB00T!
Связующим пасты являет" я раствор бесцветного цапонла«а ¹ 951 в растворителе
¹ 646. После сушки пасты образцы алитируют в расплаве алюми11ия прп 850 С в течениег э .11ин.. 10 lг хи м ил<0-термической Ооработки ооразцы имеют гладкую поверхность без растзореппя и наплывов при тозгци 1г диффузионного слоя 0 I!h l! пэв pxilocTI!011 микротвердости 450 1<а, л1л1-, Предлагаемый способ подготовки повгр;— но" тп метал.loB .1 сплавов пгред Bë! ITIIpoBàu и е т! м э ж г т 0 ы т ь и:" и э л ъ 3 0 в а и д, I я п 0 Вы пl г и:1 я коррозио11эй стсйкостп и жаростойко T!I деталей ма н:!i:.
Способ подготовки поверхнэсти мста Iëов 1 сплавов перед горячим алпт;1р EBB«I!Cia, от.Itl÷àloè1èéñë тгм, что с целью повышения качества ал IT!!poBBI1ной !!OBepx! IOc Tи ii расшпжениcì в pасплrlâëåII ï ó î 13аIIну 11а:Iîñÿт акт:!в:1ую алюмосодержа1ную пасту.
Сост;1вп1кль Я. Коган
1 крсд Г. Дворина (ед; к:ор Л. Лаврова
Заказ 43 I,"1275 11зд. Хгв 591 Тираж 8 (I Подписное
11ИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, K-35, Ратьвская наб., д. 4/5
Тип. Хзрьк фпл. пред, «Пагеп3» рения номенклатуры озрагяатываемы . материалов, на поверя1ость иадсля11 перед 11огруК рр.кгоры Л. L,àðüIIова
Л. Еадылама
