Всесоюзного
Патент 382767
Авторы
Классы МПК
Всесоюзного
Иллюстрации
Реферат

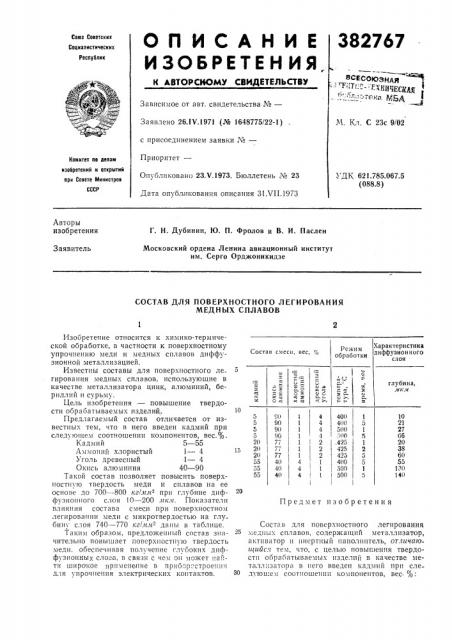

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
Н АВТОРОЮМУ СВИДЕТЕЛЬСТВУ
382767
Союз Советскнк
Социалистических
Республик
В КСОЮЗНАЯ Е""Ит1ЕСКДф
Зависимое от авт. свидетельства ¹вЂ”
Заявлено 26. IЧ.1971 (№ 1648775/22-1) М. Кл. С 23с 9/02 с присоединением заявки «¹â€”
Приоритет—
Опубликовано 23.Ч.1973. Бюллетень № 23
Дата опубл,икования описания 31 VII.1973
Комитет по делам изобретений н открытий прн Совете Министров
СССР
"3K 621.785.067.5 (088.8) Авторы изобретения
Г. H. Дубинин, 1О. П. Фролов и В. И. Паслен
Московский ордена Ленина авиационный институт им. Серго Орджоникидзе
Заявитель
СОСТАВ ДЛЯ ПОВЕРХНОСТНОГО ЛЕГИРОВАНИЯ
МЕДНЫХ СПЛАВОВ
Характеристика диффузионного слоя
Режим обработки
Состав смеси, вес, гU о
Ю сс а о ь
Т О
o а( к
Ы
QJ A
Ы о с
С Ъ глубина, л(к н
5
20 рб 20
55
55
21
27
66
38
140
77
/i
77
4()
400 1
400 5
500 1
1 4
1 4
1 4
1 4
:100 5
425 1
425 2
425 5
400 5
500 1
500 5
1 2
1 2
1 2
4 ) 1
4 1
4 ) 1
) 20
Состав для поверхностного легпрования меди))i сплавов, содержащий металлпзатор, активатор и инертный напол)штель, отличаюи(ийся тем, что, с целью повышения твердости оорабатываемых изделий в качестве металл;)затора в него введен кадмий прп сле д ющем соотношении компонентов, вес- %:
Изобретение относится к химико-термической обработке, в частности к поверхностному упрочнению меди и медных сплавов диффузионной металлизацией.
Известны составы для поверхностного ле гирования медных сплавов, использующие в качестве металлизатора цинк, алюминий, бериллий и сурьму.
Цель изобретения — повышение твердости обрабатываемых изделий.
Предлагаемый состав отличается от известных тем, что в него введен кадмий при следующем соотношении компонентов, вес. .
Кадмий 5 — 55
Аммоций хлористый 1 — 4
Уголь древесный 1 — 4
Окись алюминия 40 — 90
Такой состав позволяет повысить поверхностную твердость меди и сплавов на ее основе до 700 — 800 кг/л(на при глубине диффузионного слоя 10 — 200 л(кл(. Показатели влияния состава смеси при поверхностном легировапии меди с микротвердостью на глу бину слоя 740 — 770 кг/лс)Р даны в таблице.
Таким образом, предложенный состав значительно повышает погерхпостпую твердость меди, обеспечивая получение глуооких диффузионных слоев, в связи с чем оп может ))апти широкое примене в приб",ðoñòðîåíè:) для упрочнення электрических контактов.
Предмет изобретения
382767
Рсликтор Л. Лаврова
Заказ 4.31,1275 Изд. М 594 Ти рс ж ь25 Полг.исное
ЦНИИПИ Комитета по делам изобретен li> и открытии нри CGBe".å Министров СССР
Москва, )Y,-35, Раушскан нао., л. 4 5
Тнп. Харьк. фил. пред. «Патент>
Калмий
Лммонпй клорпстый
Состпвигсль Я. Коган
Тскрсл Г. Дворина
У ось . .;зевес иый
0:;,:сь . - лом: ".пл
Корректоры E. Денисова и Л. Царько ы
1 — 4
40 — 90
