Реферат



1,. ч ! !

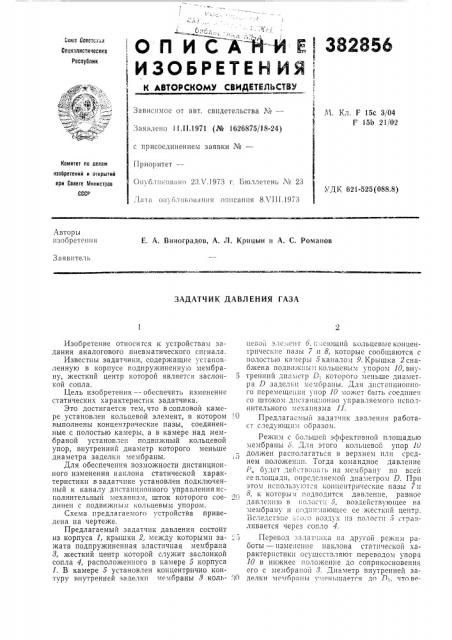

ОП ИСАЙИ Е ИЗОЬРЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

y ôúôÆ»",, 1

ll1, Кл. F 15c 3104

F 15Ь 21/02

Зависимое от авт. свидетельства №вЂ”

Заявлено 11.11.1971 (№ 1626875/18-24) с присоединением заявки №вЂ”

П риоритет—

Опубликовано 23А .1973 r. Бюллетень ¹ 23

Комитет ло делам изобретений и открытий

lIPIi I!I!el MMHNCTP0B

СССР

УДК 621-525 (088.8) Да i и оп)!)ликования о:IIIcBHIIII 8Л 111.1973

Авторы изобретения

Е. А. Виноградов, А. Л. Крнцын и А. С. Романов

Заявитель

ЗАДАТЧИК ДАВЛЕНИЯ ГАЗА

Изобретение относигся к устройствам задания аналогового пневматического сигнала.

Известны задатчики, содержащие установленную в корпусе подпружиненную мембрану, жесткий центр которой является заслон- 5 кой сопла.

Цель изобретения — обеспечить изменение статических характеристик задатчика.

Это достигается тем,что в сопловой камере установлен кольцевой элемент, в котором 1О выполнены концентрические пазы, соединенные с полостью камеры, а в камере над мембраной установлен подвижный кольцевой упор, внутренний диаметр которого меньше диаметра заделки мембраны. .о

Для обеспечения возможности дистанционного изменения наклона статической характеристики в задатчике установлен подключенный к каналу дистанционного управления исполнительный механизм, шток которого сое- 20 динен с подвижным кольцевым упором.

Схема предлагаемого устройства приведена на чертеже.

Предлагаемый задатчик давления состоит из корпуса 1, крышки 2, между которыми за- 3 жата подпружиненная эластичная мембрана

3, жесткий центр которой служит заслонкой сопла 4, расположенного в камере 5 корпуса

1. В камере 5 установлен концентрично контуру внутренней заделк)т»емораны 8 коль- 30 ценой элс., ент 6,1 : сющий кольцевые концен-!

pi!sec!!I.е пазы 7 и 8, которые сообщаются с

IIo;IocTbI0 камер)ы 5 ка)1алом 9. Крышка 2 сНабжена подвижны:I кольцевым упором 10, внутренний диаметр Dl которого мсньше диаметра D заделки мембраны. Для дистанционного перемещения упор 10 может быть соедпне.< со штоком дистанционно управляемого исполнительного мехаштзма 11, Предлагаемый задатчпк давления работаст следующи;! образом.

Режим с большей эффективной площадью мембраны 5. Для этого кольцевой упор 10 должен располагаться в верхнем H IH срсднем положен:и. Тогда командное давление

1» i));FPT дей TB )B" Tb HII мембран1 по BCBIk се площади, опредсляемой диаметром D. Прп этом пспользуотся концентрические пазы 7п

8, к которы;i подводится давление. равное давлс;ию в I:î1îст1. : >, воздействующее на мембрану и и д;и.,IBþù!å ее жесткий центр.

Вследствие э;u,î воздух пз полости 5 стравливается через сопла 4.

Перевод зздат пика на другой режим работы — измепсш)е наклона статической характеристики осуществляют переводом упора

10 в нижнее положен Ie до соприкосновения его с мембраной ). Диаметр внутренней заделки»е»бравы у»ен).птается дт) D!, что ве382856

Предмет изобретcttttst (- (7 /D

В.,((ИУ б /

Составитель Н. Лапин

Р „!j,j;> /. Степина Техред Т. Курилко Корректоры E. Михеева и М. Гарцеви!!

Заказ 5964 Изд. 4е 569 Тира)к 678 Подписное

t iI1ÈÈÏÈ 1 ;о:!итета jjo делам изобретений и открытий при Совете Министров СССР

M0c:<âà/,/К-35, Раушская наб., д. 4/5.Л>ни: I; i:г":...:! О >Одг II 1000Грия>:III к",.Ë ) >Iiокого ООЛнотиОГО тl, I " Icllii; и.;!и голиотн, иоли! JI0ôèl! и иин;ииов торговли дет к изменению "., )(«с; тинной площади мембраны.

Дистанционный перевод с одного ре)кима работы па другой осугцествляется перемещением упора 10 за счет усилия, развиваемого исполнительным механизмом 11.

1. Задат и!и давления газа, содер)кащий установлснпыс в корпусе сопло и разделяющую корпус Ila Itjv к;;,сры мембрану с жестки ы це пт!)!) I t за с, I!)It jet)I I соп, I/1, Ог(((I((7(o!(I((!(ся тем, что, с целью изменения статических характеристик задатчика, в сонloBoll камере установлен кольцевой элемент, в котором выполнены .концентричные пазы, соединенные с

5 полостью камеры, а в камере над мембраной установлен подвихкный кольцевой упор, внутренний диаметр которого меньше диаметра заделки мембраны.

2. Задатчик по и. 1, or 7((!(а(о(((и((ся тем, 10 что v, псм установлен подключенный к каналу дистанционного управления исполнитсл(,IIl>lll it(õàïèçì, шток которого сосдппсп с II0;(впгк (ым кольцевым упором.
