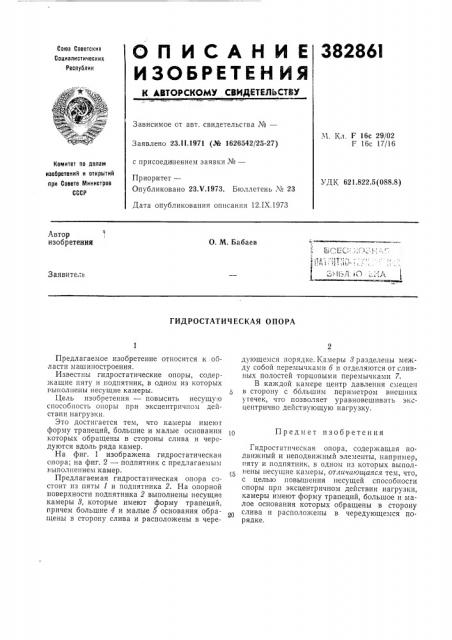

О П И С А Н И Е 382861

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М. Кл. F 16с 29/02

F 16с 17/16

Заявлено 23.11.1971 (Эй 1626542/25-27) с присоеди нениевт заявки №вЂ”

Номитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет—

Опубликовано 23Х.1973. Бюллетень ¹ 23

УДК 621.822.5(088.8) Дата опубликования описания 12.IX.1973

Автор изобретения

О. М. Бабаев

Заявитель

ГИДРОСТАТИЧЕСКАЯ ОПОРА

Предлагаемое изобретение относится к ооласти машиностроения.

Известны гидростатические опоры, содержащие пяту и подпятник, в одном из которых

«ыполпены несущие камеры.

Цель изобретения — повысить несущу:о способность опоры при эксцентричном действии нагрузки.

Это достигается тем, что камеры имеют форму трапеций, большие и малые основания которых обращены в стороны слива и чередуются вдоль ряда камер.

На фиг. 1 изображена гидростатическая опора; на фиг. 2 — подпятник с предлагаемым выполнением камер.

Предлагаемая гидростатическая опора состоит из пяты 1 и подпятника 2. На опорной поверхности подпятника 2 выполнены несущие камеры 8, которые имеют форму трапеций, причем большие 4 и малые б основания обращены в сторону слива и расположены в чередующемся порядке. Камеры 8 разделены между собой перемычками 6 и отделяются от сливных полостей торцовыми перемычками 7.

В каждой камере центр давления смещен в сторону с ббльшим периметром внешних утечек, что позволяет уравновешивать эксцентрично действующую нагрузку.

10 Предмет изобретения

Гидростатпческая опора, содержащая подвижный и неподвижный элементы, напрнмео, пяту и подпятник, в одном из которых выполнены несущие камеры, отличающаяся тем, что, с целью повышения несущей способности споры прп эксцентричном действии нагрузки, камеры имеют форму трапеций, большое и малое основания которых обращены в сторону слива и расположены в чередующемся порядке.

382861

4 uz. 1

Редактор О. Степина

Заказ 539 Изд. № 579 Тираж 826 Подписное

ЦНИИПИ Комитета по делам изобретений и открь|тий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография ¹24 Союзполиграфпрома,,Москва,,!21019,,ул. Маркса-Энгельса, 14!

Составитель В. Хромов

Техред Т. Курилко Корректор А. Чуркина
