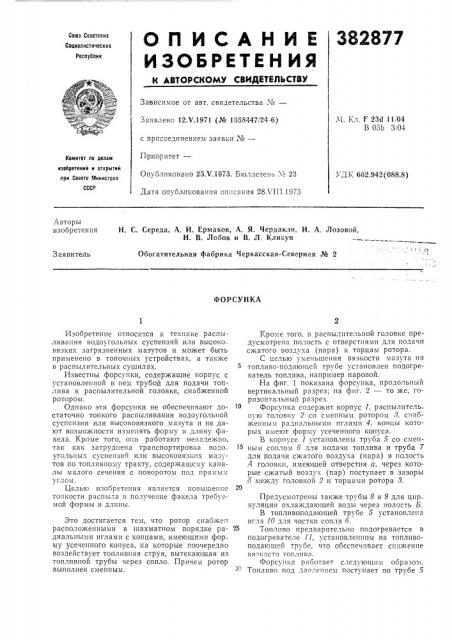

ФОРСУНКА

Изобретение относится к технике распыливания водоугольных суспензий или высоковязких загрязненных мазутов и может быть применено в топочных устройствах, а также в распылительных сушилах.

Известны форсунки, содержащие корпус с установленной в нем трубой для подачи топлива к распылительной головке, снабженной ротором.

Однако эти форсунки не обеспечивают достаточно тонкого распыливания водоугольной суспензии или высоковязкого мазута и не дают возможности изменять форму и длину факела. Кроме того, они работают ненадежно, так как затруднена транспортировка водо угольных суспензий или высоковязкпх мазутов по топливному тракту, содержащему каналы малого сечения с поворотом под прямы", углом.

Целью изобретения является т1овышен11е тонкости распыла и получение факела требуемой формы и длины.

Зто достигается тем, что ротор снабжен расположенными в шахматном порядке радиальными иглами с концами, имеющими форму усеченного конуса, на которые поочередно воздействует топливная струя, вытекающая из топливной трубы через сопло. Причем ротор выполнен сменным.

Кроме того, в распылнтельной головке предусмотрена полость с отверстиями для подачи сжатого воздуха (пара) к торцам ротора.

С целью уменьшения вязкости мазута на топливо-подаю1цей трубе установлен подогреватель топлива, например паровой.

На фиг. 1 показана форсунка, продольный вертикальный разрез; на фиг. 2 — то же, горизонтальный разрез.

Форсунка содержит корпус 1, распылитель ную головку 2 со сменным ротором т, с .1абженным радиальными вгламн 4, концы которых имеют форму усеченного конуса.

В корпусе 1 установлены труба 5 со смен15 ным соплом 6 для подачи топлива и труба 7 для подачи сжатого воздуха (пара) в полость

А головки, имеющей отверстия а, через которые сжатый воздух (пар) поступает в зазоры б между головкой 2 и торцами ротора 8.

Предусмотрены также трубы 8 и 9 для циркуляции охлаждающей воды через полость Б.

В топливоподающей трубе 5 установлена игла 10 для чистки сопла 6.

Топливо предварительно подогревается в подогревателе 11, установленном на топливоподающей трубе, что обеспечивает снижение вязкост11 топл!1ва.

Форсунка работает следующих! образом.

Топливо под давлением поступает по трубе 5

382877

2 3

Фиг 1 A

Составитель М. Вайсборд

Редактор Л. Народная

Техред T. Курилко

Корректор О. Тюрина

I г через сменное сопло 6. Струя топлива, вырываясь из сопла с большой скоростью, ударяет в конические концы игл и своей кинетической энергией приводит во вращение сменный ротор 8. Многократное соударение струи топлива с расположенными в шахматном порядке иглами вращающегося ротора 8 обеспечивает тонкий распыл топлива. Сменой ротора 8 можно голучить требуемую форму и длину факела.

Подача сжатого воздуха (пара) к торцам ротора 8 предотвращает попадание топлива в зазоры б между головкой 2 н торцами ротора 8, что ооеспечивает надежность работы форсунки, так же как и охлаждение головки

2 водой, циркулирующей в полости Б.

Заданное качество распыла при изменении расхода топлива поддерживается автоматически, так как с увеличением расхода топлива увеличивается кинетическая энергия струи.

Это приводит к увеличению числа оборотов ротора 8. а следовательно, и к увеличению частоты соударения игл 4 и струи,распыливаемого топлива.

Предмет изобретения

1. Форсунка преимущественно для распы ливания водоугольной суспензии или высоко5 вязких загрязненных мазутов, содержащая корпус с установленной в нем трубой для подачи топлива к распылительной головке, снабженной ротором, отличающаяся тем, что, с целью повышения тонкости распыла и полу10 чения факела требуемой формы и длины, ротор снаожен расположенными в шахматном порядке радиальными иглами с концами, имеющими форму усеченного конуса, на которые поочередно воздействует вытекающая из

15 трубы струя топлива.

2. Форсунка по п. 1, отличающаяся тем. что ротор выполнен сменным.

3. Форсунка по пп. 1 и 2, отличающаяся тем, что на топливоподающей трубе установ20 лен подогреватель, например паровой.

4. Форсунка по пп. 1 и 2, отличающаяся тем, что в распылительной головке предусмотрена полость с отверстиями для подачи сжатого воздуха (пара) к торцам ротора.
