Реферат



I интент»;.

I фн5дзт рты:о МЬА

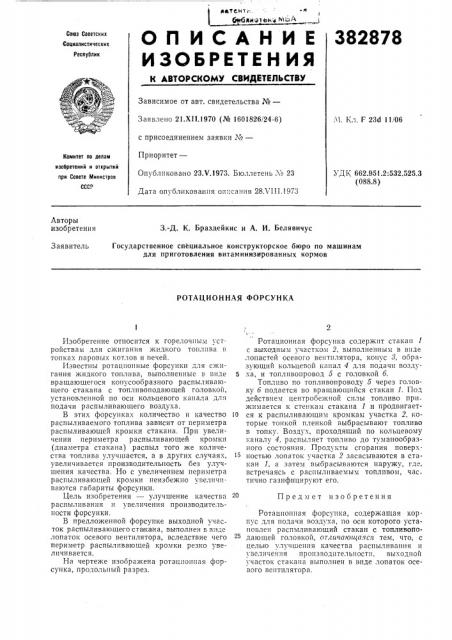

382878

Союз Советских

Социалистических

Республик

ОП ИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 21.Х! 1.1970 (¹ 1601826/24-6) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 23.Ч.1973. Бюллетень ¹ 23

Дата опубликования описания 28Ч111.1973

М. Кл, Г 23d 11/06

Комитет по делан изобретений н открытий прн Совете Министров

УД К 662.951.2:532.525.3 (088.8) ссср

Авторы изобретения

З.-Д. К. Браздейкис и А. И. Белявичус

Заявитель

Государственное специальное конструкторское бюро по машинам для приготовления витаминизированных кормов

РОТАЦИОННАЯ ФОРСУНКА

Предмет изобретения

Изобретение относится к ropeëo÷íûû устройствам для сжигания жидкого топлива в топках паровых котлов и печей.

Известны ротацнонные форсунки для сжигания жидкого топлива, выполненные в виде 5 вращающегося конусообразного распыливающего стакана с топливоподающей головкой, установленной по осн кольцевого канала для подачи распыливающего воздуха.

В этих форсунках количество и качество 10 распыливаемого топлива зависит от периметра распыливающей кромки стакана. При увеличении периметра распыли вающей кромки (диаметра стакана) распыл того же количества топлива улучшается, а в других случаях, 15 увеличивается производительность без улучшения качества. Но с увеличением периметра распыливающей кромки неизбежно увеличив а ются га б ар и ты фор суп ки.

Цель изобретения — улучшение качества 20 распылнвания и увеличения производительности форсунки.

В предложенной форсунке выходной учас ток расттыливающего ста ка на, выполнен в виде лопаток осевого вентилятора, вследствие чего периметр распыливающей кромки резко увеличивается.

На чертеже изооражена ротационная форсунка, продольный разрез.

Ротационная форсунка содержит стакан 1 с выходным участком 2, выполненным в виде лопастей осевого вентилятора, конус т, ооразующий кольцевой канал 4 для подачи воздуха, и топливопровод 5 с головкой 6.

Топливо по TQIlëHBoïðoBoäó 5 через головку 6 подается во вращающийся стакан 1. Под действием центробежной силы топливо прижимается к стенкам стакана 1 и продвигается к распыливающим кромкам участка 2, которые тонкой п, Iåíêoé выбрасывают топливо в топку. Воздух, проходящий по кольцевому каналу 4, распыляет топливо до туманообразного состояния. Продукты сгорания поверхностью лопаток участка 2 засасываются в стакан 1, а затем выбрасываются наружу, где, встречаясь с распылпваемым топливом, час тпчно газифпцируют его.

Ротационная форсунка, содержащая корпус для подачи воздуха, по оси которого установлен распыливающий стакан с топливоподающей головкой, отличающаяся тем, что, с целью улучшения качества распыливания и увеличения производительности, выходной участок стакана выполнен в виде лопаток осевого вентилятора.

382878

Составитель Н. Колесникова

Редактор E. Кравцова

Техред Т. Курилко

Корректор A. Дзесова

Тип. Харьк. фнл. пред, «Патент»

Заказ 434/)274 Изд. № 573 Тираж 602 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 0К-35, Раушская наб., д. 4/5
