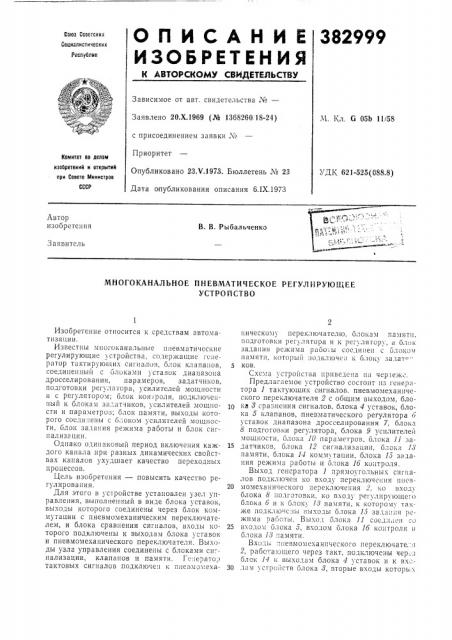

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

Зависимое от авт, свидетельства ¹â€”

Заявлено 20.Х.1969 (№ 1368260.18-24) с присоединением заявки ¹

Приоритет

Опубликовано 23.V.1973. Бюллетень ¹ 23

Дата опубликования описания 6.IX.1973

М. Кл. С 05b 11/58

Комитет ло делам изобретений и открытий лри Совете Министров

СССР

УДК 621-525(088.8) Автор изобретения

В. В. Рыбальченко

Заявитель

МНОГОКАНАЛЬНОЕ ПНЕВМАТИЧЕСКОЕ РЕГУЛ ИРУК)ЦЕЛЕЕ

УСТРОЙСТВО

Изобретение относится к средствам автоматизации.

Известны многоканальные пневматические регулирующие . стройства, содержащие генератор тактирующих сигналов, блок клапанов, соединенный с олоками уставик диапазона дросселирования, парамеров, задатчиков, подготовки регулятора, усилителей мощности и с регулятором; блок кон1роля, подключенный к блокам задатчиков, усилителей мощности и параметров; блок памяти, выходы которого соединены с блоKoм усилителей могцности, блок задания режима работы и блок сигнализации.

Однако одинаковый период включения каждого канала при разных динамических свойствах каналов ухудшает качество переходных процессов.

Цель изобретения — повысить качество регулирования.

Для этого в устройстве установлен узел управления, выполненный в виде блока уставок, выходы которого соединены через блок коммутации с пневмомеханическим переключателем, и блока сравнения сигналов, входы которого подключены к выходам блока уставок и пневмомеханического переключателя. Выходы узла управления соединены с блоками сиг— нализации, клапанов и памяти. Ге:. ератор тактовых сигналов подключе:i к ппевмомеханическом переключателю, блокам памяти, подготовки регулятора и к регулятору, d блок задания режима раоо;ы соединен с блоком памяти, который;1одк lio Ip;I I олоку 3;131 и"

5 ков.

Схема устройства приведена Ii;I чер1ежс.

Предлагаемое устройство состоит пз генератора 1 тактующих сигналов, пневмомеханпческого переключателя 2 с общим выходом, блока 8 сравнения сигналов. блока 4 уставок, блока 5 клапанов, пневматического регулятора i уставок диапазона дросселпрования 7, блока

8 подготовки регулятора, блока 9 усилителей мощности. олока 10 параметров, блока 11 за15 датчиков, блока 12 сигнализации, блока 18 памяти, блока 14 коммутации, блока 15 задания режима работы и олока 16 ко;1троля.

Выход генератора 1 прямоугольных cIII.!;алов подкл1очен ко входу переключения пнсв20 момеханического переключения, ко входу блока о подготовки, ко входу регулирующего блока б и и блоку !8 памяти, к которому также подключс.iii выходы блока 15 задания режима работы. Выход блока 11 сосдппе со

25 входом O IQK2 5, входом блока 1б контроля и блока 18 памяти.

Входы:1певмомеханнческого переключате.".,i

2, работа:огцего через такт, подключены чер блок И к выходам блока 4 уставок и к Вхо.

30 дам устройств блока 8, вторые входы которь;х

382999

Предмет изобретения

Г !

45

55

Составитель Н. Ланин

Техред Е. Борисова

Корректор T. Гревцова

Редактор Л. Народнан

3 а к(вз 2348)5 11а,! .. Ге г 25 Тираж 780 П одп нсное .!1111ИГ1И Комитета но делам нао рете1!)ий н откр),)тнй нри Совете а1инистров СССР

Москва,,Ж-35, Ра чшска)! нао., д. 4/5

Типо!1)а(!)И)1, l)(). Сапунова, 2 подключены к обгцему выход) нненм!ггичеcK()го переключателя 2.

Выходы устройст» блока 8 соединены со входом 5 блока, входом блока 12 сигнализации и входом блока 18 памяти.

К блоку 5 подключены входы и выходы блока уставок диапазона дросселирования 7, регулирующий блок б, выходы блока 10, вылоды блока 11 и выходы блока памяти через

Олок усилителей мощности 9, входы Олока 8.

Рассмотрим работу устройства мно!.Оканального регулирования при подключении одного из каналов в контур регулирования.

При формировании командного сигнала на выходе генератора 1 переключается блок 8 и регулятор 6 в режим автоматическон подготовки и блокируется блок И памяти. Пневмомеханический переключатель 2 подключает к общему входу. блока 8 один из выходов блока уставок 4. Соответствующее устройство блока

8, к обеим сравниваемым входам которого подключится один и тот же выход блока уставок 4, срабатывает, формируя на выходе командный сигнал включения канала в контур регулирования, Последний поступает на вход включения блока 5 и вход включения блока

18 памяти.

В блоке 5 происходит переключение, обеспечивающее подключение входа и выхода соответствующей уставки диапазона дросселирования блока 7 к регулятору 6, подключение одного из выходов блока 10 параметров, соответствующего выхода блока 11 и выход". блока 18 памяти через блок 9 усилителей мощности к входам блока 8. При этом происходит автоматическая подготовка регулятора 6.

При снятии командного сигнала на выходе ! cHepaTop«1 пьlевмоыеханический I!op(K;I!oil«â€”

Tp;tb 2 ОстасT Ii i! прежнем IIQJIoiKoi!HH, блок 8 и регулятор б переключаются в режим регулирования, деблокирустся блок памяти и вы ход регулятора б через блок 8 и капал «втоматического управления подключается к блоKv 18, вход вклю !ения KQTopolo подкл(о-!с!1 i; устройству блока 8. Выход блока И па,1яти поступает перез усилитель 9 мощности !а соответствующий исполнитель;!ый механизм.

При очере LIIoxl формировании коз!а;1;".:Ог() сигнала на выходе генератора 1 происходи переключение пневмомехгническо-î .!ерсклloчателя 2, переключается блок 8 и р: гу;!1!т()!) 6 в режим автоматической подготовки и дальнейшая последовательность подключе!!Ий à!алогична описанной.

Переход с автоматическо)о у-.1равлення:!а дистанционное осуществляется на канале, когда он не опрашивается..1ля этого неооходимо на соответствующем выходе блока 11 установить давление, равное давлению на регулирующем механизме, и произвести переключение блока 15.

Многоканальное пневматическое регулирующее устройство, содержащее генератор тактирующих сигналов, блок клапанов, соединент0 ный с блоками уставок диапазона дросселирования, параметров, задатчиков, подготовки регулятора, усилителей мощности и с регулятором; блок контроля, подключенный к блокам задатчиков, усилителей мощности и параметров; блок памяти, выходы которого соединены с блоком усилителей мощности; блок задания режима работы и блок сигнализации, отличающееся тем, что, с целью повышения качества регулирования, в нем установлен

20 узел управления, выполненный в виде блока уставок, выходы которого соединены через блок коммутации с пневмомеханическим переключателем, и блока сравнения сигналов, входы которого подключены к выходам бло25 ка уставок и пневмомеханического переключателя, выходы узла управления соединены с блоками сигнализации, клапанов и памяти, генератор тактирующих сигналов годключен к пневмомеханическому переключателю, блокам

30 памяти, подготовки регулятора и к регулятору, а блок задания режима работы соединен с блоком памяти, который подключен к блоку задатчиков.
