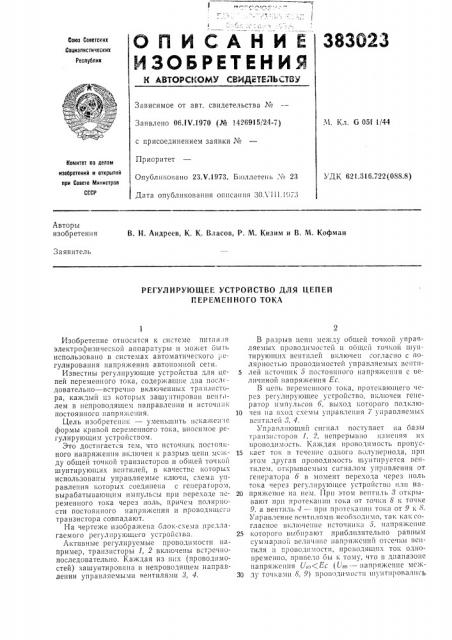

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

СВй аТЕЛЬ .ТВ1

383623

Со!па Советских

Социалистических

Республик

-,« а X «;,;M!// = -лЦ!ф=") Зависимое от авт. свидетельства ¹

Заявлено 06.1V,! 970 (№ 1426915/24-7) М. Кл. G 05f 1/44 с присоединением заявки №

Приоритет

Опубликовано 23.Y.1973. Еиоллетеиь "o 23

Дата опубликования описания 30. « 111.1973

Комитет по лелем изабретеиий и открытий при Совете Министров

УДК 621.316.722 (088.8) Авторы изобретения

В. И. Андреев, К. К, Власов, P. M. Кизим и В. M. Кофман

Заявитель

РЕГУЛИРУИ)ЩЕЕ УСТРОЙСТВО ДЛЯ ЦЕПЕЙ

ПЕРЕМЕННОГО ТОКА

Изобретение относится к системе питан !я электрофизическо» аппаратуры и может Оыть использовано в системах автоматического регулирования напряжения автономной сети.

Известны регулирующие устройства для це- 5 пей переменного тока, содержашие два посл довательно — встречно включенных транзистора, каждый из которых зашунтирован вс iriiлем в непроводяшем направлении и источи;1к постоянного напряжения. 10

Цель изобретения — уменьшить искаккеи Ie формы кривой переменного тока, вносимое регулирующим устройством.

Это достигается тем, что источник постоянного напряжения вк;иочен к разрыв цепи мстк- 15 ду общей точкой транзисторов и общей точкой шунтируюи;их вентилей, в качестве которых использованы управляемые кл1очи, схема управления которых соед!шепа с генератором, вырабатывающим импульсы при пере«оде rie- 20 ременного тока через ноль, причем полярности постоянного напряжеиич и проводящсго транзистора совпадают.

1-1а чертсхке изображена блок-схема предлагаемого регулирующего устройства. 25

Активные регулируемые проводимости например, транзисторы 1, 2 включены встречнопоследовательно. Каждая из них (проводимостей) зашунтирована в непроводящем направлении управляемыми вентилями 3, 4. 30

В разрыв цепи между общей точкой управляемых проводимостси и обще!1 точкой шуитируюьцих вентилей включен согласно с Iloлярностью проводимостей управляемых вентилей источник 5 постоянного напряжения с Величиной напряжения Ес.

В цепь переменного тока, протскаюгцего чсрсз регулирующее устройство, включен генератор их!пульсов 6, вы«од которого подключен íà в«од с«емы управления 7 управляемы« вентилей 3, 4.

Управл I!or!I!!i! сигнал поступает иа базы транзисторов 1, 2, непрсрьшио изменяя их проводимость. Каждая проводимость иропуcкает ток в течение одного пол«периода, при этом другая проводимость шунтируется Bciiтилем, От! .рыВаемым сигналом 5 ;пр

9, а вентиль 4 — при протск3iiiili тока от 9 к 5.

Управление всHTIIлями необходимо, так как с0гласнос включение источника 5. напряжение которого выбирают приблизительно равным

C) «IX13pIl0lI Вели l! I lie II3II>351>lie!!it!i OTCe !ки BC!I

ТИЛЯ И ПРОВОДИМОСТИ, НРОВОДЯЩНХ Т01:. 01110I>peale»»o, привело оы к тому, что в диапазоне напряж III!51 Ь!ип(Ес (1.!в — напряжение между точками 8, 9) проводимости шуитировались

383023

Предмет изобретения

Составитель В. Руденский

Тсхрсд Е. Борисова

1(оррскто(т Е. Михеева

1 скак гор С. Ежкова

Заказ 2380(5 Изд. ¹ 604 Тираж 780 Под.и(синс

ЦПИИПИ 1(омитста Ilo делам изобретений и открытий ири Совете Министров СССР

Москва, Я(-35, Раугвскаи иаб., д. 4 5

Тииографи!1, ир. Саиуиовгь 2 бы через открытые источником 5 управляемые вентили 8, 4.

Ниже описан один из возможных варнангоз формирования сигнала управления вентилязш.

С датчика тока (шунта) генератора импульсов 6 синусоидальное напряжение подается через двусторонний ограничитель на днфференцирующее устройство, в качестве которого может быть использована простая RC-цепь: полученные после дифференцирования двухполярные импульсы поступают на схему управления 7, в которой они различаются по полярности н подаются после усиления на управляющий электрод соответствующего веliтиля.

Таким образом, зона отсечки, а следовательно и вносимые искахкения, устраняются = точностью до разброса величины напряжения отсечки между конкретными экземплярам ( вентилей и проводимостей.

Регул:Ipyioillec устройство для цепей nepe3IcnI10l тока, содсржап(ее,два после,ч,о(3агсл!—

5 но-130 I )Jc÷110 1!к, ноч IJ 0 LIT, тра нзнс! Ор !(, каакды(1 нз которы. зашу:(п рован ве!ггнлсм в непр»водящем направлении и IicT» IIIIII; Ilu.тоянного ,:а(н)3яжения, от((((а(ощееся тем, что, с целью JIPIIE IIICIIJ(JI нс! .ажCnll SI фор хl ь! к)3 ивов nC))C10 менного тока, вносимое )зсгулнру(онгнм уcT)30(I

cTI3011, исто lnllii постоянного на пряже:III H

1(кл(очен 13 р

13ентнлсй, 13 качес тве кîT»ðl Jх использованы

15 управляемые ключи, схема управлени I которых соединена с генератором, ныр;!батываив и(им импульсы при переходе псрсмc J:(ого т(ка через ноль, при (см полярности посT011nnol » напряжения н проводящего T))203JIcTHpn со(320 падают.
