Реферат



<- -.знал

Ватен .. - .: „ о теИЕ

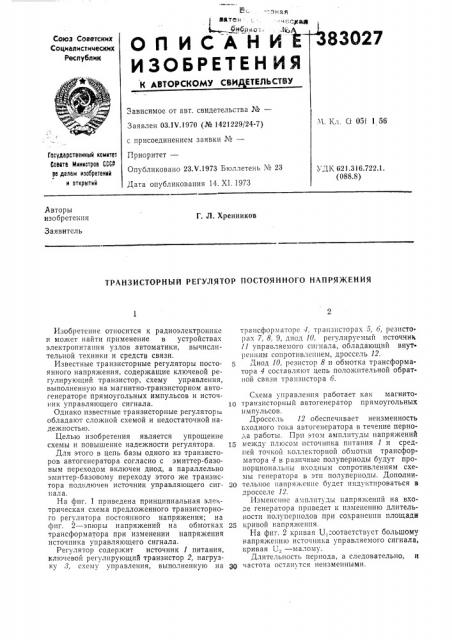

ОПИСАНИЪ

ИЗОБРЕТЕН Ия

Союз Советских

Социалистииеских

Республик

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлен 03.1V.1970 (№ 1421229/24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 23.V.1973 Бюллетень М 23

Дата опубликования 14. XI. 1973

М. 1 л. С1 051 1 56

Государственный комитет

Совета Министров СССР рв делам изобретений

Н OTKPblTNII

УДК 621.316.722.1. (088.8) Авторы изобретения

Г. Л. Хренников

Заявитель

ТРАНЗИСТОРНЫЙ РЕГУЛЯТОР ПОСТОЯННОГО НАПРЯЖЕНИЯ

Изобретение относится к радиоэлектронике и может найти применение в устройствах электропитания узлов автоматики, вычислительной техники и средств связи.

Известные транзисторные регуляторы постоянного напряжения, содержащие ключевой регулирующий транзистор, схему управления, выполненную на магнитно-транзисторном автогенераторе прямоугольных импульсов и источник управляющего сигнала.

Однако известные транзисторные регуляторы обладают сложной схемой и недостаточной надежностью.

Целью изобретения является упрощение схемы и повышение надежности регулятора.

Для этого в цепь базы одного из транзисторов автогенератора согласно с эмиттер-базовым переходом включен диод, а параллельно эмиттер-базовому переходу этого же транзистора подключен источник управляющего сигнала.

На фиг. 1 приведена принципиальная электрическая схема предложенного транзисторного регулятора постоянного напряжения; на фиг. 2 — эпюры напряжений на обмотках трансформатора при изменении напряжения источника управляющего сигнала.

Регулятор содержит источник 1 питания, ключевой регулирующий транзистор 2, нагрузку,З, схему управления, выполненную на трансформаторе 4, транзисторах о, 6, резисторах 7, 8, 9, диод 10, регулируемый источник

11 управляемого сигнала, обладающий внутренним сопротивлением, дроссель 12.

Диод 10, резистор 8 и обмотка трансформатора 4 составляют цепь положительной обратной связи транзистора 6.

Схема управления работает как магнито1Q транзисторный автогенератор прямоугольных импульсов.

Дроссель 12 обеспечивает неизменность входного тока автогенератора в течение периода работы. Прп этом амплитуды напряжений

15 между и IIccoiI источника питания 1 и средней точкой коллекторнОЙ Оба10т1 и трансформатора 4 в разичные полупериоды будут npoIIopIIHoH3;II»IIbI входным сопротивлениям схемы генератора в этп полупериоды. Дополни2р тельное напряжение будет индуктироваться в дросселе 12.

Изменение амплитуды напряжений на входе генератора приведет к изменению длительности полупериодов при сохранении площади

25 кривой напряжения.

На фиг. 2 кривая U,:оответствует большому напряжению источника управляемого сигнала, кривая U., — малому.

Длительность периода, а следовательно, И частота останутся неизменными.

353027

Фиг. 2

Составитель Ю. Дычко

Редактор А. Зиньковский Техред Е Ьорисова

Корректоры Л. Царькова и Й. Прокуратовв

Заказ 3% 5548 Изд. М 602 Тираж 780 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР

Москва, Ж-Э5, Раушсная наб., д. 4/5

Богодуховская типография

11ри уменьшении напряжения источника 11 напряжение на нагрузке 8 увеличится.

Предмет нзбретения

Транзисторный регулятор постоянного напряжения, содержащий ключевой регулирующий транзистор, схему управления, выполненную на магнитно-транзисторном авто енераторе прямоугольных импульсов с нсточ1иком управляющего сигнала, отличающийся тем, что, с целью упрощения схемы и повышения надежности, в цепь базы одного из транзисторов автогенератора согласно с эмиттербазовым переходом включен диод, а параллельно эмиттер-базовому переходу этого же транзистора подключен источник управляющего сигнала,
