Способ пропитки металлокерамической основы окисноникелевого электрода щелочного

Способ пропитки металлокерамической основы окисноникелевого электрода щелочного

Иллюстрации

Показать все

Реферат

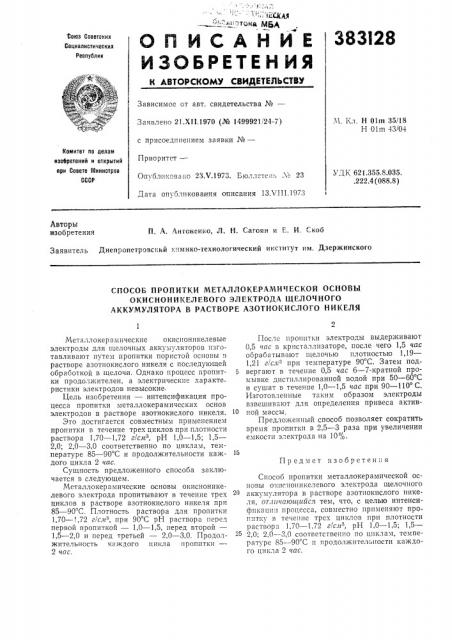

ъ, ° т, "- «CRAft

".тона МБд, ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союв Советских

Содиалкстииеских

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 21.Х11.1970 (№ 1499921/24-7) М. Кл. Н 01m 35/18

Н Olm 43/04 с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий ори Совете Министров

СССР

П риоритст—

Оп бликовапо 23,V.1973. Бюллете:гь М 23

УЗ,К 621.355.8.035. .222.4 { 088.8) Дата опубликования описания 13Х111.1973

Авторы изобретения

П. A. Антоненко, Л. H. Сагоян и Е. И. Скоб

Заявитель Днепропетровский химико-технологический институт им. Дзержинского

СПОСОБ ПРОПИТКИ МЕТАЛЛОКЕРАМИЧЕСКОЙ ОСНОВЫ

ОКИСНОНИКЕЛЕВОГО ЭЛЕКТРОДА ЩЕЛОЧНОГО

АККУМУЛЯТОРА В РАСТВОРЕ АЗОТНОКИСЛОГО НИКЕЛЯ

Предмет изобретения

Металлокерампческие окисцоникелевые электроды для щелочных аккумуляторов изготавливают путем пропитки пористои основы в растворе азотнокислого никеля с последующей обработкой в щелочи. Однако процесс пропит- 5 ки продолжителен, а электрические характеристики электродов невысокие.

Цель изобретения — интенсификация процесса пропитки металлокерамических основ электродов в растворе азотнокислого никеля. 10

Это достигается совместным применением пропитки в течение трех циклов при плотности раствора 1,70 — 1,72 г/слтв, р Н 1,0 — 1,5; 1,5—

2,0; 2,0 — 3,0 соответственно по циклам, температуре 85 — 90 С и продолжительности каждого цикла 2 час.

Сущность предложенного способа заключается в следующем.

Металлокерамические основы окисноникелевого электрода пропитывают в течение трех циклов в растворе азотнокислого никеля при

85 — 90 С. Плотность раствора для пропитки

1,70 — !,72 г/см, при 90 С рН раствора перед первой пропиткой — 1,0 — 1,5, перед второй—

1,5 — 2,0 и перед третьей — 2,0 — 3,0. Продолжительность каждого цикла пропптки—

2 час.

После пропптки электроды выдерживают

0,5 час в крпсталлпзаторе, после чего 1,5 час обрабатывают щелочью плотностью 1,19—

1,21 г/слгв прп температуре 90 С. Затем подвергатот в течение 0,5 час 6 — 7-кратной промывке дистиллированной водой при 50 — 60 С и сушат в течение 1,0 — 1,5 час при 90 — 110 С.

Изготовленные таким образом электроды взвешивают для определения привеса активной массы.

Предложенный способ позволяет сократить время пропитки в 2,5 — 3 раза при увеличении емкости электрода на 10 о.

Способ пропитки металлокерамической основы окпп оникелевого электрода щелочного аккумулятора в растворе азотпокислого никеля, от.гичагощийсл тем, что, с целью интенсификации процесса, совместно применяют пропптку в течение трех циклов прп плотности раствора 1,70 — 1,72 г!слв, рН 1,0 — 1,5; 1,5—

2,0; 2,0 — 3,0 соответственно по циклам, температуре 85 — 90 С» продолжительности каждого цикла 2 час.
