383I45

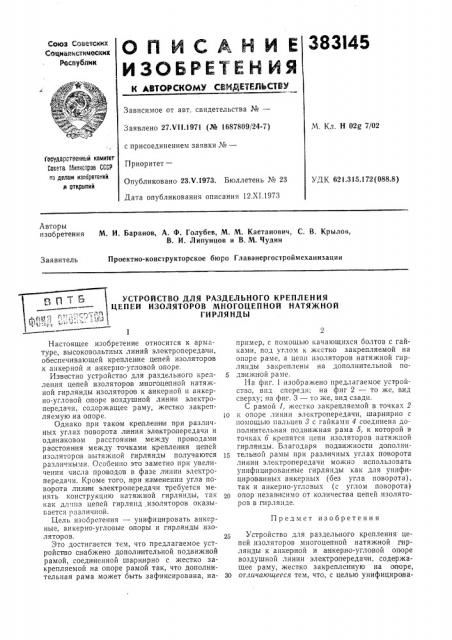

ОП ИСАИ ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМ,в4ЕТЕДЬСТВУ

Союз Сомтских

Сбщиадистицеских

Республик

Зависимое от авт. свидетельства Ko—

Заявлено 27.Vl l.!971 (М 1687809/24-7) М. Кл. Н 02g 7/02 с присоединением заявки №вЂ”

Гес дарственньи комитет

Совета Министров СССР еа делам изеоретений и сткрытий

Приоритет—

Опубликовано 23.V.19?3. Бюллетень № 23

Дата опубликования описания 12.Х1.1973

УДК 621.315.1?2(088.8) Авторы изобретения

М. И. Баранов, А. Ф. Голубев, М. М. Каетанович, С. В. Крылов, В. И. Липунцов и В, М. Чудин

Проектно-конструкторское бюро Главэнергостроймеханизации

Заявитель

УСТРОЙСТВО ДЛЯ РАЗДЕЛЬНОГО КРЕПЛЕНИЯ

ЦЕПЕЙ ИЗОЛЯТОРОВ МНОГОЦЕП НОЙ НАТЯЖНОЙ

ГИРЛЯНДЫ

Предмет изобретения

Настоящее изобретение относится к арматуре, высоковольтных линий электропередачи, обеспечивающей крепление цепей изоляторов к анкерной,и анкерно-угловой опоре.

Известно устройство для,раздельного крепления цепей изоляторов многоцепной натяжной гирлянды изоляторов к анкерной и анкерно-угловой опоре воздушной линии электропередачи, содер>кащее раму, жестко закрепляемую на опоре.

Однако при таком креплениями при различных углах поворота линии электропередачи и одина ковом расстояниями между проводами расстояния между точками крепления целей изоляторов вытяжной гирлянды получаются различными. Особенно это заметно при увеличении числа про водов в фазе линии электропередачи. Кроме того, .при из менении угла пово рота линии электропередачи требуется менять конструкцию натяжной гирлянды, так как дл.ша цепей гирлянд .изоляторов оказывается различной.

Цель изобретения — унифицировать анкерные, анкерно-угловые опоры и гирлянды изоляторов.

Это достигается тем, что предлагаемое устройство снабжено дополнительной подвижной рамой, соединенной шарнирно с жестко закрепляемой на опоре рамой так, что дополнительная рама может быть зафиксирована, например, с помощью качающихся болтов .с гайками, под углом к жестко закрепляемой на опоре раме, а цепи изоляторов натяжной гирлянды закреплены на дополнительной по5 дви>кной раме.

На фиг. 1 изображено предлагаемое устройство, вид спереди; на фиг 2 — то же, вид сверху; на фиг. 3 — то же, вид сзади.

С рамой 1, жестко закрепляемой в точках 2

1о к опоре линни электропередачи, шарнирно с помощью пальцев 8 с гайками 4 соединена дополнительная подвижная рама б, к которой в точках 6 крепятся цепи изоляторов натяжной гирлянды. Благодаря подвижности дополни15 тельной рамы при различных углах поворота линии электро передачи можно использовать унифицированные гирлянды как для унифицированных анкерных (без угла поворота), так и анкерно-угловых (с углом поворота) опор независимо от количества цепей изоляторов в гирлянде.

Устройство для раздельного крепления цепей изоляторов многоценной натяжной гирлянды к анкерной и анкерно-угловой опоре воздушной линии электропередачи, содержащее раму, жестко закрепленную на опоре, 30 отличающееся тем, что, с целью унифицирова383145 с :

Фиг. 2 ния анкерных, анкерно угловых о пор и гирлянд изоляторов, оно снабжено дополнительной подвижной рамой, соединенной шарнирно с жестко за ирепляемой на опоре рамой так, что дополнительная рама может быть зафикаиро вана, напри мер, с помощью качающихся болтов с гайками, под углом к жестко закрепляемой на опоре раме; а цепи из оляторов натяжной гирлянды закреплены на дополни5 тельной подвижной раме.
