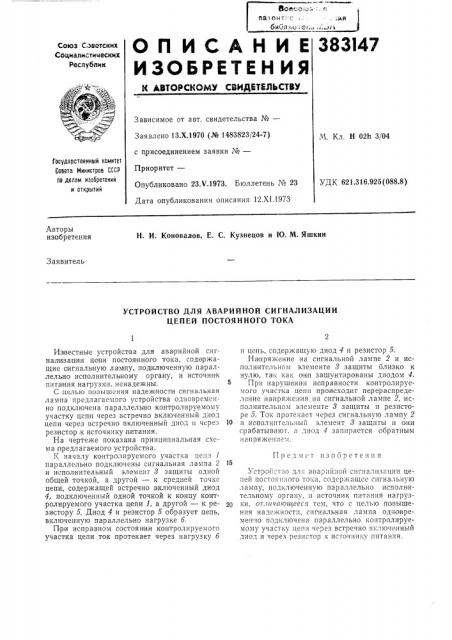

ОП ИСАНИ Е
ИЗОБРЕТЕ Н ИЯ
И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
383147
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 13.Х.1970 (№ 1483823/24-7) с присоединением заявки №вЂ”
Приоритет—
Опубликовано 23.Ч.1973. Бюллетень № 23
Дата опубликования описания 12.XI.1973
М. Кл. Н 02h 3/04
Государственный комитет
Совета Министров СССР по делам изобретений н открытий
УДК 621.316.925 (088.8) Авторы изобретения
H. И. Коновалов, Е. С. Кузнецов и Ю. М. Яшкин
Заявитель
УСТРОЙСТВО ДЛЯ АВАРИЙНОЙ СИГНАЛИЗАЦИИ
ЦЕПЕЙ ПОСТОЯННОГО ТОКА
Известные устройства для аварийной сигнализац ии цепи постоянного тока, содержащие сигнальную лампу, подключенную параллельно исполнительному органу, и источник питания нагрузки, ненадежны.
С целью повышения надежностями сигнальная лампа предлагаемого устройства одновременно подключена параллельно контролируемому участку цепи через встречно включенный диод цепи через встречно включенный диод и через рез истор,к источнику .питания.
На чертеже показана принципиальная схемаа .предлагаемого устройства.
К началу контролируемого участка цепи / параллельно подключены сигнальная лампа 2 и исполнительный элемент 8 защиты одной общей точкой, а другой — к .средней точке цепи, содержащей встречно включенный диод
4, подключенный одной точкой к концу контролируемого участка цепи 1, а другой — к резистору 5. Диод 4 и резистор 5 образует цепь, включенную параллельно нагрузке б.
При исправном состоянии контролируемого участка цепи ток протекает через нагрузку б и цепь, содержащую диод 4 и резистор 5.
Напряжение на сигнальной лампе 2 и исполнительном элементе 8 защиты близко к нулю, та к как они зашунтированы диодом 4.
При нарушении исправности контролируемого участка цепи происходит перераспределение напряжения на сигнальной лампе 2, исполнительном элементе 8 защиты и резисторе 5. Ток протекает через сигнальную лампу 2
1О и исполнительный элемент 8 защиты и они срабатывают. и диод 4 запирается обратным наппяжен- и
Предмет изобpåтения
Устройство для аварийной сигнализации цепеи постоянного тока, содержащее сигнальную лампу, подключенную параллельно исполнительному органу, и источник питания нагруз2О ки, от.ш т ощееся тем, что с целью повышения надежности, сигнальная лампа одно времен то подключена параллельно контролируемому участку цепи через встречно включенный диод и через резистор к источнику питания.
