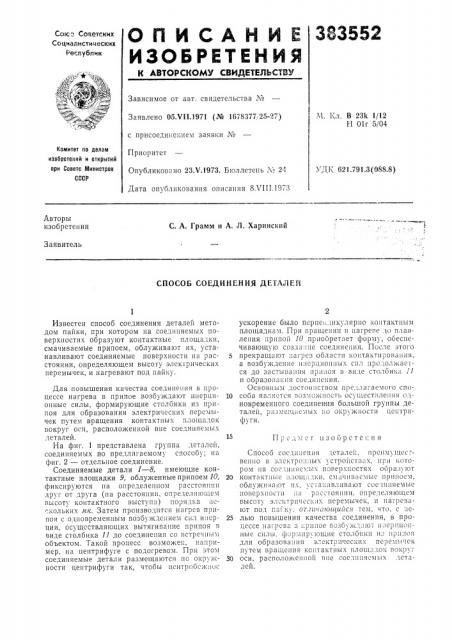

О П И С А Н И Е 383552

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Со!с" Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. В 23k 1/12

Н Olr 5/04

Заявлено 05Х11.1971 (№ 1678377 25-27) с присоединением заявки ¹

Приоритет

Опубликовано 23.V.1973. Бюллетень ¹ 24

Дата опубликования описания 8Л 111.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК G21.791.3(088.8) Авторы изобретения

С. А. Грамм и А. Л. Харинский

Заявитель

СПОСОБ СОЕДИНЕНИЯ ДЕТАЛЕЙ

Пpсдм" T llзооpcте!:н5!

Известен способ соединения деталей методом пайки, при котором на соединяемых поверхностях образуют контактные площадки, смачиваемые припоем, облужива50т их, устанавливают соединяемые поверхности на расстоянии, определяющем высоту электрических перемычек, и нагревают под пайку.

Для повышения качества соединения в процессе нагрева в припое возбуждают инерционные силы, формирующие столбики из припоя для образования электрических перемычек путем вращения контактных площадок вокруг осн, расположенной вне соединяемых деталей.

На фиг. 1 представлена группа деталей, соединяемых по предлагаемому способу; па фиг. 2 — отдельное соединение.

Соединяемые детали 1 — 8, имеющие контактные площадки 9, облуженные припоем 10, фиксируются на определенном расстоянии друг от друга (на расстоянии, определяюп,ем высоту контактного выступа) порядка;50кольких л5к. Затем производится нагрев припоя с одновременным возбуждением спл инерции, осуществляющих вытягивание припоя в виде столбика 11 до соединения со встре Ii!H!» объектом. Такой процесс возможен, например, на центрифуге с подогревом. При этом соединяемые детали размещаются по окружности центрифуги так, чтобы цснтробсж!гос ускорение былО псрпс! дпi h;!slpHo коптактп1>!м площадкам. При гращепип и нагреве до плавления припой 10 приобретает форму, обеспечиватощу50 создание соединения. После этого

5 прекращают:5агрсв области коятактировапи55, а возбуждение пнср IHoi»ilix спл предо !5! àñTся до застыва;шя пр:!ноя в виде столоика 11 и образования соеди.

Основным достоинством предлагаемого спо10 соба является возможность осуществления одновременного соединения большой группы деталей, размеIöHpxiûx по окружности центрифуги.

Способ соединения деталей, преимущественно в электро:5!5их устройствах, lip!! ксггоp0x! На сое:I»I» емь5х поверхностях образуют

20 контактные:!.50щп !ки, смачпвасмыс припоем, Оолужнва!От пх, x c i HilllB 1iiBH!0T cOcднп5!емые поверхности на рас тояппи, определяющем высоту элсктрпческ,iх перемычек, н нагревают под пайку, от и!Ктт!Ощийсл! тем, ITo, с 5е25 лью повышения качества соединения, в процессе нагрева 3 и рп пое воз буж „ !!От п !! pp!! ll0liныс силы, фор:; пруюгцие столбики из Hp;!:!05! для образования э "p!;Tp!IHPñHèx перемы 5ек путем вращения контактных площ;! Ioê вокру;

30 оси, расположенной вне соединяемых IeTIIлей.

383552 и"

Я

Фиг. l
