383557

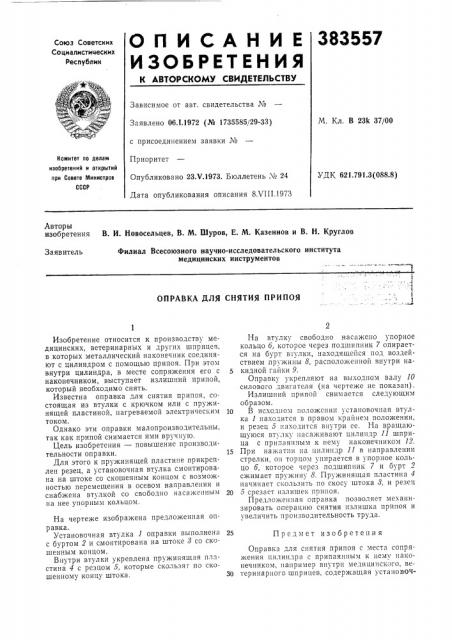

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от а вт. свидетельства ¹

М. Кл. В 23k 37/00

Заявлено 06.1.1972 (№ 1735585/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 23Х.1973. Бюллетень № 24

Дата опубликования описания 8Х111.1973

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.791.3(088.8) Авторы изобретения

В. И. Новосельцев, В. М. Шуров, E. М. Казеннов и В. Н. Круглов

Филиал Всесоюзного научно-исследовательского института медицинских инструментов

" 3

Заявитель

ОПРАВКА ДЛЯ СНЯТИЯ ПРИПОЯ

Изобретение относится к производству медицинских, ветеринарных и других шприцев, в которых металлический наконечник соединяют с цилиндром с помощью припоя. При этом внутри цилиндра, в месте сопряжения его с наконечником, выступает излишний припой, который необходимо снять.

Известна оправка для снятия припоя, состоящая из втулки с крючком или с пружинящей пластиной, нагреваемой электрическим током.

Однако эти оправки малопроизводительны, так как припой снимается ими вручную.

Цель изобретения — повышение производительности оправки.

Для этого к пружинящей пластине прикреплен резец, а установочная втулка смонтирована на штоке со скошенным концом с возможностью перемещения в осевом направлении и снабжена втулкой со свободно насаженным на нее упорным кольцом.

На чертеже изображена предложенная оправкаа.

Установочная втулка 1 оправки выполнена с буртом 2 и смонтирована на штоке 8 со скошенным концом.

Внутри втулки укреплена пружинящая пластина 4 с резцом 5, которые скользят по скошенному концу штока.

На втулку свободно насажено упорное кольцо б, которое через подшипник 7 опирается на бурт втулки, находящейся под воздействием пружины 8, расположенной внутри на5 кидной гайки 9.

Оправку укрепляют на выходном валу 10 силового двигателя (на чертеже не показан).

Излишний припой снимается следующим образом.

l0 В исходном положении установочная втулка 1 находится B правом крайнем положении, и резец 5 находится внутри ее. На вращающуюся втулку насаживают цилиндр 11 шприца с припаянным к нему наконечником 12.

15 При нажатии на цилиндр 11 в направлении стрелки, он торцом упирается в упорное кольцо б, которое через подшипник 7 и бурт 2 сжимает пружину 8. Пружинящая пластина 4 начинает скользить по скосу штока 8, и резец

20 5 срезает излишек припоя.

Предложен оправка позволяет механизировать операцию снятия излишка припоя и увеличить производительность труда.

Предмет изобретения

Оправка для снятия припоя с места сопряжения цилиндра с припаянным к нему наконечником, например внутри медицинского, ве30 теринарного шприцев, содержащая установоч383557

У д Р 7

Составитель И. Бриль

Редактор А. Купрякова Техред Л. Грачева Корректор А. Васильева

Заказ 2182)16 Изд. № 1605 Тираж 888 Подписное

ЦНИИ11И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2 ную втулку с прикрепленной к ней пружинящей пластиной, отличающаяся тем, что, с целью повышения производительности, к пружинящей пластине прикреплен резец, а установочная втулка смонтирована на штоке со скошенным концом с возможностью перемещения в осевом направлении и снабжена свободно насаженным на нее упорным кольцом.
