Способ выведения из распора механических прессов

Способ выведения из распора механических прессов

Иллюстрации

Показать все

Реферат



г ?ахти„, био

И Е 383629

Союз Советских

Социалистических

Реслублик

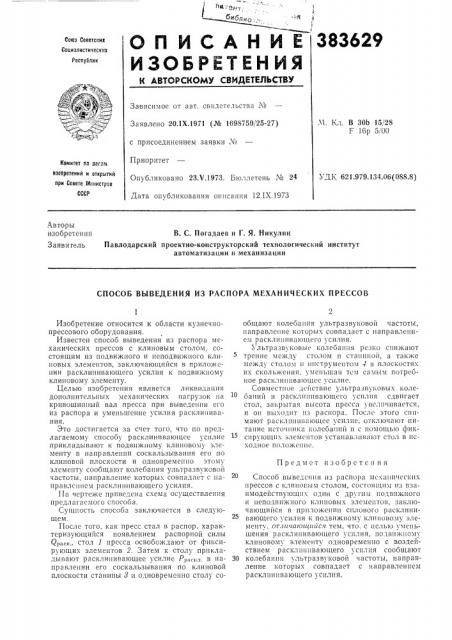

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹.Ч. Кл. В ЗОЬ 15/28

F 1бр б/00

Заявлено 20.|Х.1971 (№ 1698750/25-27) с присоединением заявки №

Приоритет

Опубликовано 23.V.1973. Бюллетень ¹ 24

Дата опубликования описания 12.IX.1973

Комитет во лелем изобретений и открытий при Совете Мииистрав

CCCP

Vga 621.979 134.06(088.8) Авторы изобретения

Заявитель

В. С. Погадаев и Г. Я. Никулин

Павлодарский проектно-конструкторский технологический институт автоматизации и механизации

СПОСОБ ВЫВЕДЕНИЯ ИЗ РАСПОРА МЕХАНИЧЕСКИХ ПРЕССОВ

Предмет изобретения

Изобретение относится к области кузнечнопрессового оборудования.

Известен способ выведения из распора механических прессов с клиновым столом, состоящим из подвижного и неподвижного клиновых элементов, заключающийся в приложении расклинивагощего усилия к подвижному клиновому элементу.

Целью изобретения является ликвидация дополнительных механических пагрузок па кривошиппый вал пресса при выведении его из распора и уменьшение усилия расклипивапия.

Это достигается за счет того, что по предлагаемому способу раскли нивающее усилие прикладывают к подвижному клиновому элементу в направлении соскальзывания его по клиновой плоскости и одновременно этому элементу сообщают колебания ультразвуковой частоты, направление которых совпадает с Ilaправлением расклпнивающего усилия.

II;l чертеже приведена схема осуществления предлагаемого способа, Сущность способа заключается в следующем.

После того, как пресс стал в распор, характеризующийся появлением распорной силы просп., стол 1 пресса освобождают от фиксирующих элементов 2. Затем к столу прикладывают расклипивающее усилие P»,„„., в направлении его соскальзывания по клиновой плоскости станины ? и одновременно столу сообщают колебания ультразвуковой частоты, направление которых совпадает с направлением расклиппвающего усилия.

? льтразвуг .овы<. колебаггггя pI. 31 0 сггижагот трение ме?кду столом и станиной, а так?ке между столом II инструментом 1 в плоскостях их скольжения, уменьшая тем самым потребное расклиппвающсс усилие.

Совместное действие ультразвуковых колебаний и расклиппвающего усилия сдвигает стол, закрытая высота пресса увеличивается, и он выходит пз распора. После этого сшгмают расклппивающее усилие, отключагот питание источника гсолебаш и и с помощью фиксирующих элементов устанавливают стол в исходное положе.гпс.

Способ выведения пз распоря механических прессов с клиновым столом, состоящим пз взаимодействующих один с другим подвижного и неподвижного клиновых элементов, заключающийся в приложении силового расклпниваюшего усилия и подвижному клиновому элементу, от гггг гаюгг1ггйся тем, что, с целью уменьшения расклинивающего усилия, подвижному клиновому элементу одновременно с воздействием р асклпнпвающего усилия сообщают

30 колебания ультразвуковоп частоты, направление которых совпадает с направлением расклпппвающего усилия, 383629 расп

Редактор Н. Суханова

Заказ 242678 Изд. Ко !670 Тпрагк 678 11одписиое

ЦНИИПИ Комитета по делам нзобрете|шй и открытий прн Совете Мшшстров СССР

Москва, Ж-35, Раушская наб., к 4 5

Типография, пр. Сапунова, 2

Сост а в и тель А. Быстров

Техред Л. Грачева

Корректоры: Е. Талалаева и Н. Прокуратова
