Способ управления жидкофазным процессом полимеризации олефинов

Способ управления жидкофазным процессом полимеризации олефинов

Иллюстрации

Показать все

Реферат



!

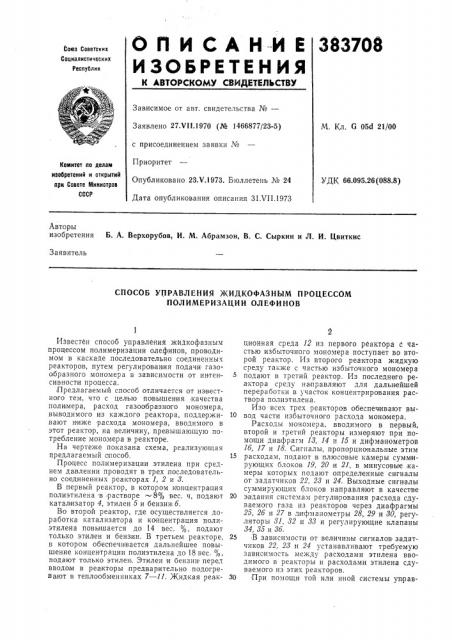

О П И С А Н-И Е 383708

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 27.V11.1970 (№ 1466877/23-5) с присоединением заявки №

Приоритет

Опубликовано 23Х.1973. Бюллетень № 24

Дата опубликования описания 31.ЧП.1973

M. Кл. G 05с1 21/00

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 66.095.26 (088.8) Авторы изобретения Б. А. Верхорубов, И. М. Абрамзон, В. С. Сыркин и Л. И. Цвиткис

Заявитель

СПОСОБ УПРАВЛЕНИЯ ЖИДКОФАЗНЫМ ПРОЦЕССОМ

ПОЛИМЕРИЗАЦИИ ОЛЕФИНОВ

Известен способ управления жндкофазным процессом полимеризации олефинов, проводимом в каскаде последовательно соединенных реакторов, путем регулирован ия подачи газо= образного мономера в зависимости от интенсивности процесса.

Предлагаемый способ отличается от известного тем, что с целью повышения качества полимера, расход газообразного мономера, выводимого из каждого реактора,,поддерживают ниже расхода мономера, вводимого в этот реактор, на величину, превышающую потребление мономера в реакторе.

На чертеже показана схема, реализующая предлагаемый способ.

Процесс полимеризации этилена при среднем давлении проводят в трех .последовательно соединенных реакторах 1, 2 и 3.

В первый реактор, в котором концентрация полиэтилена в растворе — 8% вес. ч, подают каталогизатор 4, этилен 5 и бензин 6.

Во второй реактор, где осуществляется доработка катализатора и концентрация полиэтилена повышается до 14 вес. с с, подают только этилен и бензин. В третьем реакторе, в котором обеспечи|вается дальнейшее повышение концентрации полиэтилена до 18 вес. /с, подают только этилен;. Этилен и бензин перел вводом в реакторы предварительно подогревают в теплообменниках 7 — 11. Жидкая реакционная среда 12 из первого реактора с частью избыточного мономера поступает во второй реактор. Из второго реактора жидкую среду также с частью избыточного мономера подают в третий реактор. Из последнего реактора среду направляют для дальнейшей переработки в участок концентрирования раствора полиэтилена.

Изо всех трех реакторов обеспечивают вы10 вод части избыточного расхода мономера.

Расходы мономера, вводимого в первый, второй и третий реакторы измеряют при помощи диафрагм 13, 14 и 15 и дифманометров

16, 17 и 18. Сигналы, пропорциональные этим

15 расходам, подают в плюсовые камеры сумм ирующих блоков 19, 20 и 21, в минусовые,камеры которых подают определенные сигналы от задатчиков 22, 28 и 24. Выходные сигналы суммирующих блоков направляют в качестве

20 задания системам регулирования расхода сдуваемого газа из реакторов через диафрагмы

25, 26 и 27 в дифманометры 28, 29 и 80, регуляторы 81, 32 и 33 и регулирующие клапаны

34, 85 и 86.

25 В зависимости от величины сигналов задатчиков 22. 28 и 24 устанавливают требуемую зависимость между расходами этилена вводимого в реакторы и расходами этилена сдуваемого из этих реакторов.

30 При помощи той или иной системы управ383708

Составитель Л. Дмитриев

Техред Е. Борисова Корректор H. Прокуратова

Редактор Н. Воликова

Заказ 2098/б Изд. № 1593 Тираж 780 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, в ления воздействием на расходы катализатора: бензина и этилена стабилизируют основные параметры процесса. В качестве такой системы может быть использована, например, для первого и второго реакторов система, при которой температура и концентрация раствора стабилизируются одновременн ым воздействием на расходы этилена и бензина с поддержанием ме?кду последними о пределенного со= отно шения. Температуру этих расходов поддерживают постоянной изменением интенсивности подогрева в теплоо бменниках 7 — 11.

Температуру в третьем реакторе регулируют изменением расхода этилена, имеющего постоянную температуру. Производительность реакторов стабилизу ют,воздействием на расход катализатора.

Действие системы по предлагаемому способу происходит следующим образом. Под влиянием возмущений, связанных, например, с изменением чистоты исходно|го сырья или активности катализатора изменяются интенсивность и регулируемые параметры процесса (тем пература, концентрация полиэтилена и др.).

При помощи системы автоматического управления,, воздействующей на расход вводимого в реактор этилена, регулируемые параметры процесса поддерживаются на, заданном значении. При этом, изменения расходов вводимого этилена вызывают изменения расходов этилена, сдуваемого из реакторов (при увеличении расходов вводимого этилена увеличиваются расходы сдуваемого этилена, а при уменьшении расходов вводимого этилена расходы сдуваемого этилена уменьшаются) .

Предмет из о бр етения

Способ управлен ия жидкофазным процессом полимеризации олефинов, проводимом в каскаде последовательно соединенных реакторов, путем, регулирования подачи газообразного мономера в зависимости от интенсивности процесса, отличающийся тем, что, с целью повы шения качества полимера, расход газообразного мономера, выводимого из каждого реактора, устанавливают ниже расхода мономера, вводимого в этот реактор, на ве= личину, превышающую потребление мономера в реактсре.
