Устройство для уплотнения грунта
Иллюстрации
Показать всеРеферат

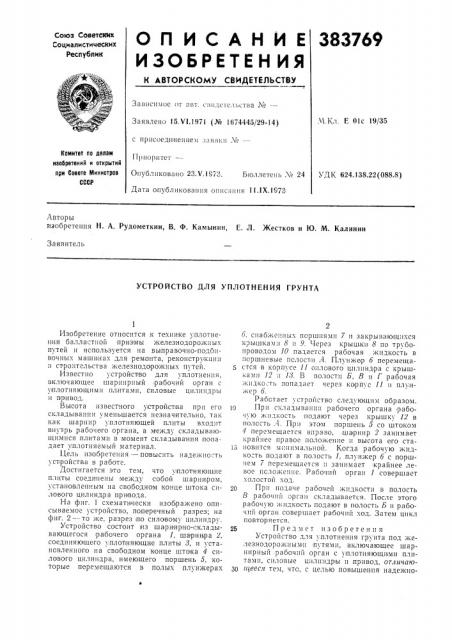

О П И С А Н И Е 383769
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. «нидегсльстна ¹â€”
Ч,1хл, F 01с 19/35
Заявлено 15.И.1971 (№ 1674445/29-14) с присоединением заявки Лов
Приоритет—
Опубликовано 23.V.! 973. Бюллетень,хз 24 УДК 624.138.22(088.8)
Дата опубликования описания II.IX.1973
Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения Н. А. Рудометкин, В. Ф. Камынин, Е. Л. )Кестков и Ю. М. Калинин
Заявитель
УСТРОЙСТВО ДЛЯ УПЛОТНЕНИЯ ГРУНТА
Изобретение относится к технике уплотнения балластной призмы железнодорожиык путей и используется на выправочно-подбивочнык машинах для ремонта, реконструкции и строительства железнодорожны путей.
Известно устройство для уплотнения, включающее шарнирный рабочий орган с уплотияющими плитами, силовые цилиндры и привод.
Высота известного устройства при его складывании уменьшается незначительно, так как шарнир уплотняющей плиты входит внутрь рабочего органа, а между складывающимися плитами в момент складывания попадает уплотняемый материал.
Цель изобретения — повысить надежно-ть устройства в работе.
Достигается это тем, что уплотняющие плиты соединены между собой шарниром, установленным на свободном конце штока силового цилиндра привода.
На фиг. 1 схематически изображено описываемое устройство, поперечный разрез; на фиг. 2 — то же, разрез по силовому цилиндру.
Устройство состоит из шарнирно-складывающегося рабочего органа 1, ша рни ра 2, соединяющего уплогняющие плиты 8, и устансвленног о иа свободном конце штока 4 силового цилиндра, имеющего поршень 5, которые перемещаются в полых плунжерак
6, снабженных поршнями 7 и закрывающихся крышками 8 и 9. Через крышки 8 по трубопроводом 10 падается рабочая жидкость в поршневые полости А. Плунжер 6 перемещается в корпусе 11 сгилсвого цилиндра с крышками 12 .! 13. В полости Б, В и I рабочая жидко,ть попадаст через корпус 11 и плунжер 6.
Работает устройство следующим образом.
I0 При складывании рабочего органа рабочую жидкость подают через крышку 12 в полссть 4. При этом поршень 5 со штоком
4 перемещается вправо,,шарнир 2 занимает крайнее правое положение и высота его стаI5 иовится минимальной. Когда рабочую жидкость подают в полость 1, плунжер 6 с поршнем 7 перемещается и занимает крайнее левое псложеиис. Рабочий орган 1 совершает холостой ход.
При подаче рабочей жидкости в полость
8 рабочий орган складывается. После этого раоочую жидкость подают в полость Б и рабочий орган совершает рабочий код. Затем цикл повторяется.
25 Прея мет изобретения
Устройство для уплотнения грунта под железнодорожными путями, включающее шарнирный рабочий орган с уплотняющими плитами, силовые цилиндры и привод, отличаю3п п1ееся тем, что, с целью повышения надежно383769
Фиг /
7 5 д и 11 13
>ИР 2
Составитель М. Широкова
Техрсд Л. Богданова
Корректор В. Брыксина
Редактор Е. Дайч
Заказ 4231 Изд, № 1576 Тираж 551 Подписное
ЦНИИПИ Когиитста по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Раушская наб., д. 4/5
Загорская типография
3 сти в работе, уплотняющие,плиты соединены между собой шар ни ром, установленным на свободном конце штока силового цилиндра привода.
