Реферат

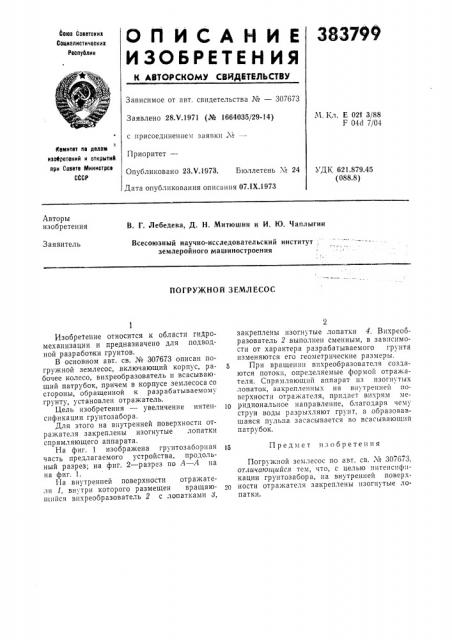

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Йома Советских

Социалистических

Республик

Зависимое от авт. свидетельства № — 307673

Заявлено 28.Ч.1971 (№ 1664035/29-14) М. Кл. E 02f 3/88

F 04c1 7/04 с присоединением заявки «¹â€” ттомитет ле делам ивобдетений и открытиЯ лри Совете Миииотров

СССР

Приоритет—

Опубликовано 23.V.1973. Бюллетень ¹ 24

Дата опубликования описания 07.1Х.1973

УДК 621.879.45 (088.8) Авторы изобретения

В. Г. Лебедева, Д. Н. Митюшин и И. Ю. Чаплыгин

Заявитель

Всесоюзный научно-исследовательский институт землеройного тиашиностроения

ПОГРУЖНОЙ ЗЕМЛЕСОС

Изобретение относится к области гидромеханизации и предназначено для подводной разработки грунтов.

В основном авт. св. № 307673 описан погружной землесос, включающий корпус, рабочее колесо, вихреобразователь и всасывающий патрубок, причем в корпусе землесоса со стороны, обращенной к разрабатываемому грунту, установлен отражатель.

Цель изобретения — увеличение интенсификации грунтозабора.

Для этого на внутренней поверхности отражателя закреплены изогнутые лопатки спрямляющего аппарата.

На фиг. 1 изображена грунтозаборная часть предлагаемого устройства, продольный разрез; на фиг. 2 — разрез по А — А на на фиг. 1.

На внутренней поверхности отражателя 1, внутри которого размещен вращающийся вихреобразователь 2 с лопатками д, 2 закреплены изогнутые лопатки 4. Вихреобразователь 2 .выполнен сменным, в зависимости от характера разрабатываемого грунта изменяются его геометрические размеры.

При вращении вихреобразователя создаются потоки, определяемые формой отражателя. Спрямляющий аппарат пз изогнутых лопаток, закрепленных на внутреннеи поверхности отражателя, придает вихрям ме10 ридиональное направление, благодаря чему струи воды разрыхляют грунт, а образовавшаяся пульпа засасывается во всасывающий патрубок.!

5 Предмет изобретения

Погружной землесос по авт. св. ¹ 307673, отличающийся тем, что, с целью интенсификации грунтозабора, на внутренней поверхности отражателя закреплены изогнутые лопатки.

383799

Фиг 7

А -А
