Реферат

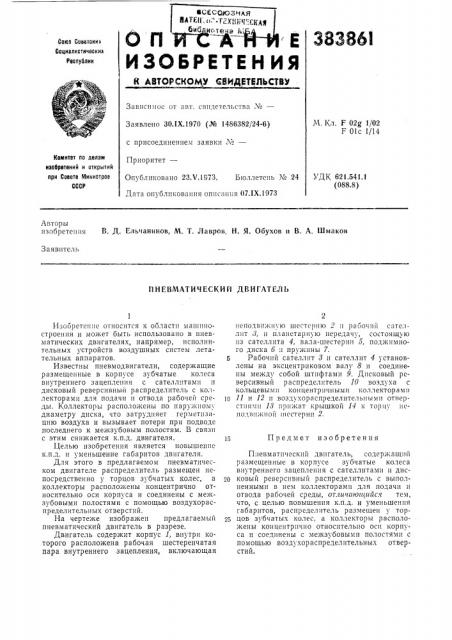

ОП Е 383861

ИЗОБРЕТЕНИЯ

К АВТОРСКО У 66ИДЕЯЛЬС7ВУ

0QH}3 CO51(OKH)

Социалистическими

Республик

Зависимое от авт. свидетельства %в

М. Кл. F 02g 1/02

F 01с 1/14

Заявлено 30.!Х.1970 (№ 1486382/24-6) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 23Х.1973. Ьюллетснь ¹ 24

Дата опубликования описания 07.1Х.1973

Номитет по делам наобретений и открытий при Совете Министров

СССР

УДК 621.541.1 (088.8) Авторы изобретения В. Д. Ельчанинов, М. Т. Лавров, Н. Я. Обухов и В. А. Шмаков

Заявитель

ЙНЕВМАТИЧЕСКИЙ ДВИГАТЕЛЬ

Предмет изобретения

1

Изооретснне относится к области машиностроения и может быть использовано в пневматических двигателях, например, исполнительных устройств воздушных систем летательных аппаратов.

Известны пневмодвигатели, содержащие размещенные в корпусе зубчатые колеса внутреннего зацепления с сателлитами и дисковый реверсивный распределитель с коллекторами для подачи и отвода рабочей среды. Коллекторы расположены по наружному диаметру диска, что затрудняет герметизацию воздуха и вызывает потери при подводе последнего к межзубовым полостям. В связи с этим снижается к.п.д. двигателя.

Целью изобретения является н к.п.д. и уменьшение габаритов двигателя.

Для этого в предлагаемом пневматическом двигателе распределитель размещен непосредственно у торцов зубчатых колес, а коллекторы расположены концентрично относительно оси корпуса и соединены с межзубовыми полостями с помощью воздухораспределительных отверстий.

На чертеже изображен предлагаемый пневматический двигатель в разрезе.

Двигатель содержит корпус 1, внутри которого расположена рабочая шестеренчатая пара внутреннего зацепления, включающая

1(еподвнжн i ю шссTc ))II10 2 11 1>(або(1нй лцт 8, и планетарную передачу, состоящую из сателлита 4, вала-шестерни 5, поджимного диска 6:r пружины 7.

Рабочий сателлит 8 и сателлит 4 установлены на эксцентриковом валу 8 и соединены между собой штифтами 9. Дисковый реверсивный распределитель 10 воздуха с кольцевыми концентричными коллекторами

1р П и 12 и воздухораспределительными отверстиями 18 прижат крышкой 14 к торцу нсподвижной шестерни 2.

П;1евматический двигатель, содержащий размещенные в корпусе зубчатые колеса внутреннего зацепления с сателлитами и дис2р ковый реверсивный распределитель с выполненными в нем коллекторами для подачи и отвода рабочей среды, отли(таюшшкя тем, что, с целью повышения к,п.д. и уменьшений габаритов, распределитель размещен у тор25 цов зубчатых колес, а коллекторы расположены концентрпчно относительно осц корпуса и соединены с межзубовыми полостями с помощью воздухораспределительных отверстий, Рсдак сер Е. Караулова
