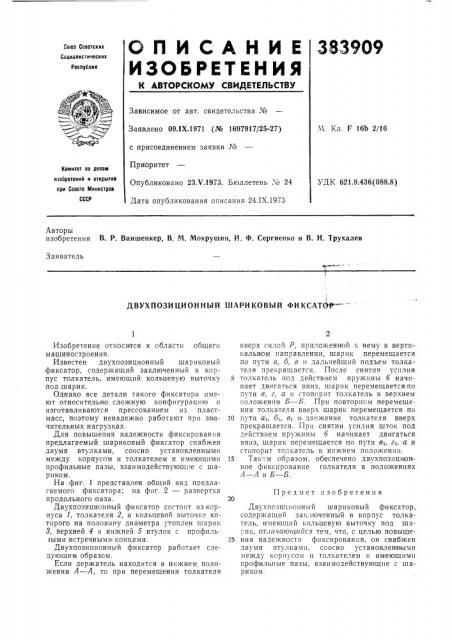

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик

Социалистических

Республик

Ф Ъ!" МРМ

Зависимое от авт. свидетельства №

М. Кл. F 16b 2/16

Заявлено 09ЛХ.1971 (№ 1697917/25-27) с присоединением заявки №

Приоритет

Опубликовано 23.V.1973. Бюллетень № 24

Дата опубликования описания 24.IX.1973

Комитет по делам изобретений н открытий прн Совете Министров

СССР

УДК 621.9.436(088.8) Авторы изобретения В. P. Ваншенкер, В. М. Мокрушин, И. Ф. Сергиенко и В. Н. Трухалев

Заявитель

ДВУХПОЗИЦИОННЫЙ ШАРИКОВЫЙ ФИКСАТОР

Предмет изобретения

Изобретение относится к области общего машиностроения.

Известен двухпозиционный шариковый фиксатор, содержащий заключенный в корпус толкатель, имеющий кольцевую выточку .под шарик.

Однако все детали такого фиксатора имеют относительно сложную конфигурацию и изготавливаются прессованием из пластмасс, поэтому ненадежно работают при зн ачительных нагрузках.

Для повышения надежности фиксирования предлагаемый шариковый фиксатор снабжен двумя втулками, соосно установленными между корпусом и толкателем и имеющими профильные пазы, взаимодействующие с шариком.

На фиг. 1 представлен общий вид предлагаемого фиксатора; на фиг. 2 — развертка продольного паза.

Двухпозиционкчый фиксатор состоит из корпуса 1, толкателя 2, в кольцевой выточке которого на половину диаметра утоплен шарик

8, верхней 4 и нижней 5 втулок с профиль«ыми встречными концами.

Двухпозиционный фиксатор работает следующим образом.

Если держатель находится в нижнем положении А — А, то при перемещении толкателя вверх сило «Р, приложенной и нему в вертикальном направлении, шарик перемещается по пути а, б, в 1п дальнейший подъем толкателя прекращается. После снятия усилия

5 тîlêàòåëь под действием пружины б начинает двигаться вниз, шарик перемещается по пути в, г, а и стопорит толкатель в верхнем положении Б — Б. При повторнсм перемещении толкателя вверх шарик перемещается по

10 пути аь бь вт и движение толкателя вверх прекращается. Прп снятии усилия шток под действием пружины б начинает двигаться вниз, шарик перемещается по пути вь гь а и стопорит толкатель в нижнем положении.

15 Так:м образом, обеспечено двухпозпционное фиксирование голкателя в положениях

А — А и Б — Б.

Двухпозиционный шариковый фиксатор, содержащий заключенный в корпус толкатель, имеющий кольцевую выточку под шарик, отлтчающайся тем, что, с целью повыше25 ния надежности фиксирования, он снабжен двумя втулками, соосно установлен н ыми между корпусом и толкателем и имеющими профильные пазы, взаимодействующие с шариком.

383909
