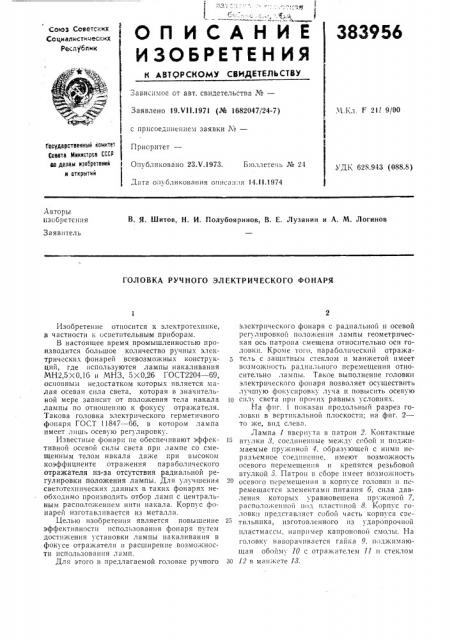

ГОЛОВКА РУЧНОГО ЭЛЕКТРИЧЕСКОГО ФОНАРЯ

Изобретение относится к электротехнике, в частности к осветительным приборам.

В настоящее время промышленностью производится большое количество ручных электрических фонарей всевозможных конструкций, где используются лампы накаливания

МН2,5Х0,16 и МНЗ, 5Х0,26 ГОСТ2204 — 69, основш1м недостатком которых является малая осевая сила света, которая в значительной мере зависит от положения тела накала лампы по отношению к фокусу отражателя.

Такова головка электрического герметичного фонаря ГОСТ 11847 — 66, в котором лампа имеет л ишь осевую регулировку.

Известные 1ронари не обеспечивают эффективной осевой силы света при лампе со смещенным телом накала даже при высоком коэффициенте отражения параболического отражателя из-за отсутствия радиальной регулировки положения лампы. Для улучшения светотехнических данных B таких фонарях Нробходимо производить отбор ламп с центральным расположением нити накала. Корпус фонарей изготавливается из металла.

Целью изобретения является повышение эффективности использования фонаря путем достижения установки лампы накаливания в фокусе отражателя и расширение возможности использова11ия 7амп.

Для этого в предлагаемой головке ручного электрического фонаря с радиальной и осевой регулировкой положения лампы геометрическая ось патрона смещена относительно оси головки, Кроме того, параболический отражатель с защитным стеклом и манжетои имеет

Возмож110ст1 радиального перемещения Относительно лампы. Такое выполнение головки электрического фонаря позволяет осуществить лучшую фокусировку луча и повысить осевую

I0 силу света IIpII прочих равных условиях.

На фиг. 1 показан продольный разрез головки в вертикальной плоскости; на фиг. 2— то же, вид слева.

Лампа 1 ввернута в патрон 2. Контактные втулки Л, соединенные между собой и поджимаемые пружиной 4, образующей с ними неразъемное соединен11е, имеют возможность осевого перемещения и крепятся резьбовой втулкой 5. Патрон в сборе имеет возможность осевого перемещения в корпусе головки и перемещается элементами питания б, сила давления которых уравновешена пружиной 7, расположенной по.I, пластиной 8. Корпус головк;1 представляет собой часть корпуса свети,тьника, изготовленного из ударопрочной пластмассы, например капроновой смолы. На головку наворачивается гайка 9, поджимающая обойму 10 с отражателем 11 II стеклом

30 12 в манжете 18.

383956

Описанная головка работает следующим образом.

Вворачиваемая лампа 1 воздействует через втулку 8 на пружину 4 и сжимает ее, создавая тем самым надежный контакт с элементами питания б. Лампа 1 вворачивается до отказа, затем устанавливается поворотом в обратную сторону таким образом, чтобы смещение нптн накала лампы 1 было в сторону выступа на внутренней поверхности головки.

Ось лампы, ввернутой в патрон 2, смещена относительно оси головки, но нить лампы имеет максимально приближенное к оси головки фонаря положение. Затем устанавливается обойма 10 со стеклом 12, отражателем

11 и манжетой 18, наворачивается гайка 9, которая предварительно не прижимает обойму

10, а только ограничивает свободу перемещения в осевом направлении, сохраняя возможность перемещения в радиальном направлении.

Далее производится установка лампы 1 на оси параболического отражателя 11 перемещением обоймы 10 пальцами руки в плоскости, перпендикулярной оси фонаря, ц патрона

2 в осевом направлении элементамп питания б.

Включенный фонарь направляется на малоосвещенную поверхность, и достигается наибольшая сила света установкой лампы 1 в фокусе. После этого гайка 9 затягивается. При этом смещения обоймы 10 не происходит благодаря разности коэффициента трения между гайкой 9 и обоймой 10 и между манжетой И О и корпусом головки фонаря.

Предмет изобретения

Головка ручного электрического фонаря, содержащая ламповый патрон, обойму с отражателем, защитным стеклом и манжетой, отличающаяся тем, что, с целью улучшения светотехнических характеристик, геометрическая ось патрона смещена относительно оси головки, а обойма с отражателем, защитным стеклом и манжетой установлена с зазором относительно фиксирующей ее детали, например гайки, обеспечивающим возможность радиального перемещения обоймы для установки оcâåòèòåëbíîé лампы в фокусе отражателя.

383956

5 ф

Ф1/2 2
