Союз Советскик

Социалистических

Республик

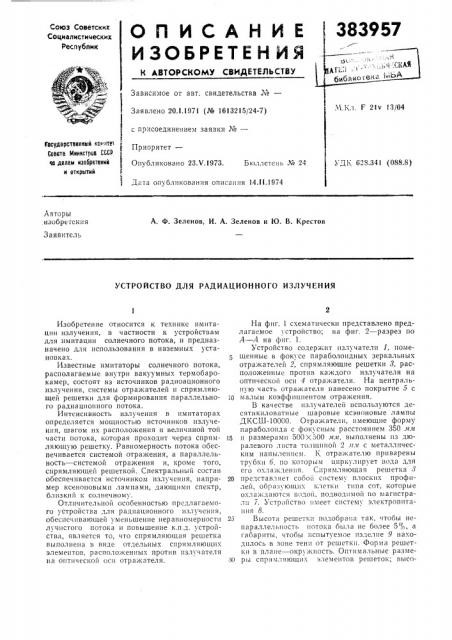

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М—

Заявлено 20.1.1971 (№ 1613215/24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 23.V.!973. Бюллетень ¹ 24

Гвсударстаенни!и ке5 нтет

Совета Министраа СССР аа делам изобретений и открытий

УЛ,К 628.34! (088.8) Затя опубликования описания 14.11.1974.Авторы . изобретения

А. ф. Зеленов, И. А. Зеленов и Ю. В. Крестов

Заявитель

УСТРОЙСТВО ДЛЯ РАДИАЦИОННОГО ИЗЛУЧЕНИЯ

Изобретение относится к технике имитации излучения, в частности к устройствам для имитации солнечного потока, и предназначено для использования в наземных установках.

Известные имитаторы солнечного потока, располагаемые внутри вакуумных термобарокамер, состоят из источников радиоационного излучения, системы отражателей и спрямляющей решетки для формирования параллельного радиационного потока.

Интенсивность излучения в имитаторах определяется мощностью источников излучения, шагом их расположения и величиной той части потока, которая проходит через спрямляющую решетку. Равномерность потока обеспечивается системой отражения, а параллельность — системой отражения и, кроме того, спрямляющей решеткой. Спектральный состав обеспечивается источником излучения, например ксеноиовыми лампами, дающими спектр, близкий к солнечному.

Отлич ител ьн ой особенностью предл агяемого устройства для радиационного излучения, обеспечивающей уменьшение неравномерности лучистого потока и повышение к.п.д. устройства, является то, что спрямляющая решетка выполнена в виде отдельных спрямляющих элементов. расположенных против излучателя на оптической оси отражателя.

На фиг. 1 схематически представлено предлагаемое устройство; на фиг. 2 — разрез по

А — А на фиг. 1.

Устройство содержит излучатели I, помещенные в фокусе параболоидных зеркальных отражателей 2, спрямляющие решетки 8, расположенные против каждого излучателя на оптической оси 4 отражателя. На центральную часть отражателя нанесено покрытие 5 с

10 малым коэффициентом отражения.

В качестве излучателей используются десятикиловатные шаровые ксэноновые лампы

ДКСШ-10000. Отражатели, имеющие форму параболоида с фокусным расстоянием 350 1t lt

15 и размерами 500Х500 .!!.!1, выполнены из дюралевого листа толщиной 2 .1!.1! с металлическим напылением. К отражателю приварены трубки б, по которым циркулирует вода для его ох. 1 я>кдеH Il я. Сиря м.з яюща я рец!етка )

20 представляет собой систему плоских профилей, образующих клетки типа сот, которые охлаждаются годой, подводимой Ilo магистрали 7. Устройство llìååò систему электропитания 8.

25 Высота решетки подобра1 я тяк, чтобы непараллелы!ость потока была не более 5О!15, а габариты, чтобы испытуемое изделие 9 находилось в зоне тени от решетки. Форма решетки В пляпе — окр ж11ость. Оптима 1 ьнь!е раях!е30 ры спрямл!1!ощих элементов решеток; высо383957 та — 200 я.я, размер клетки — 40Х40 я,я, диаметр — 200 лы, расстояние от лампы — 100 ля.

Диаметр покрытия 5 на отражателе 150 яя, коэффициент черноты покрытия 0,9 — 0,95 (например, эмаль ЛК-512 черная).

Параллельный поток в имитаторе формируется параболоидными отражателями и частично, в зоне лампы, спрямляющими решетками. Поток, не попадающий на отражатели и спрямляющие решетки, поглощается охлаждаемыми стенками камеры.

Таким выполнением имитатора достигается то, что в зоне отражателей параллельный поток усиливается за счет отсутствия спрямляющей решетки, которая по площади занимает около 15 /о, а в зоне лампы ослабляется из-за отсутствия отраженного потока, благодаря покрытию на отражателе с малым коэффициентом отражения. В результате неравномерность суммарного потока составляет величину порядка 1Оо/о, что удовлетворяет требованиям при проведении большинства испытаний.

Относите.чьно больший к.п ... (до 10 (>) достигается благодаря отсутствию поглощения параллельно,о излучения спрямляющей решеткой отражателей.

Предмет изобретения

Устройство для радиационного излучения, 1О например, для имитации солнечного потока, содержащее точечные излучатели, фронтальные параболоидные отражатели, в центре каждого из которых нанесено локальное покрытие с коэффициентом отражения меньшим, чем у остальной части отражателя, и спрямляющую решетку, отличающееся тем, что, с целью уменьшения неравномерности лучистого потока и повышения к.п.д. устройства, спрямляющая решетка выполнена в виде отрр дельных спрямляющих элементов, расположенных против излучателя на оптической оси отражателя.

383957

« «! Г ф

1 !

Фиг 1
