Реферат

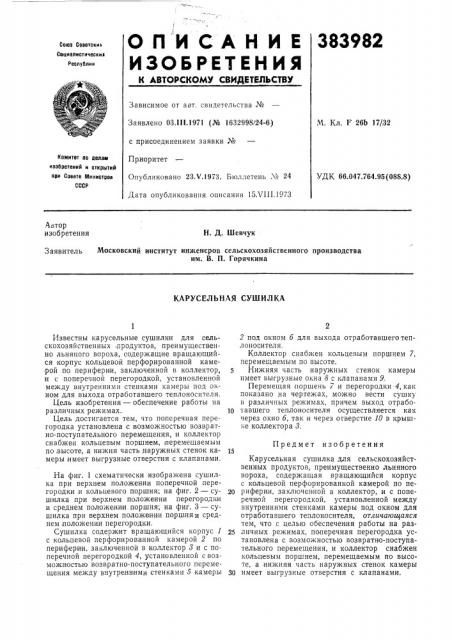

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

383982

Союз Соеетсиив

Социалистическиз

Республик

Зависимое от авт. свидетельства №

M. Кл. F 26Ь 17/32

Заявлено 03.I I I.1971 (Л 1632998!24-6) с присоединением заявки №

Пр,иоритет

Опубликовано 23.V.1973. Бюллетень ¹ 24

Дата опубликования описания 15 VIII.1973

Комитет оо аелам изобретений и открытий ори Совете Министров

СССР

УДК 66.047.764.95 (088.8) Автор изобретения

Н. Д. Шевчук

Заявитель Московский институт инженеров сельскохозяйственного производства им. В. П. Горячкина

КАРУСЕЛЬНАЯ СУШИЛКА

Известны карусельные сушилки для сельскохозяйственных продуктов, преимущественно льняного вороха, содержащие вращающийся корпус кольцевой перфорированной камерой по периферии, заключенной в коллектор, и с поперечной перегородкой, установленной между внутренними стенками камеры под окном для выхода отработавшего теплоносителя.

Цель изобретения — обеспечение работы на различных режимах.

Цель достигается тем, что поперечная перегородка установлена с возможностью возвратно-поступательного перемещения, и коллектор снабжен кольцевым поршнем, перемещаемым по,высоте, а нижня часть, наружных стенок камеры имеет выгрузные отверстия с клапанами.

На фиг. 1 схематически изображена сушилка при верхнем положении поперечной перегородки,и кольцевого поршня; на фиг. 2 — сушилка при верхнем положении перегородки и среднем положении поршня; на фиг. 3 — сушилка при верхнем положении поршняи среднем положении перегородки.

Сушилка содержит вращающийся корпус 1 с кольцевой перфорированной камерой 2 по периферии, заключенной в коллектор 3 и с поперечной перегородкой 4, установленной с возможн остью возвратно-поступательного перемещения между внутренними стенками 5 камеры

" под окном б для выхода отработавшеготеплоносителя.

Коллектор снабжен кольцевым поршнем 7, перемещаемым по высоте.

Нижняя часть наружных стенок камеры имеет выгрузные окна 8" клапанами 9.

Перемещая поршень 7 и перегородки 4, как показано на чертежах, можно вести сушку в различных режимах, причем выход отрабо1р тавшего теплоносителя осуществляется как через окно б, так и через отверстие 10 в крышке коллектора 3.

Предмет изобретения

Карусельная сушилка для сельскохозяйственных продуктов, преимущественно льняного вороха, содержащая вращающийся корпус с кольцевой перфорированной камерой по пе2р риферии, заключен|ной в коллектор, и с поперечной перегородкой, установленной между внутренними стенками камеры под окном для отработавшего теплоносителя, отличающаяся тем, что с целью обеспечения работы на раз25 личных режимах, поперечная перегородка установлена с возможностью возвратно-поступательного перемещения, и коллектор снабжен кольцевым поршнем, перемещаемым по высоте, а нижняя часть наружных стенок камеры

30 имеет выгрузные отверстия с клапанами.,383982
