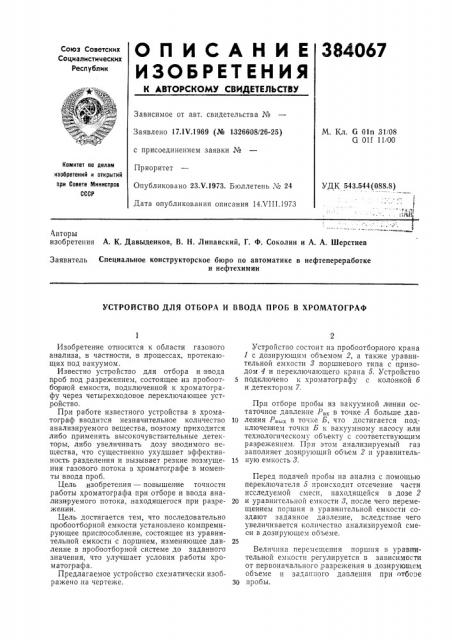

УСТРОЙСТВО ДЛЯ ОТБОРА И ВВОДА ПРОБ В ХРОМАТОГРАФ
Изобретение относится к области газового анализа, в частности, в процессах, протекающ их под вакуумом.
Известно устройство для отбора и ввода проб под,разрежением, состоящее из пробоотбс1рной емкости, подключенной к хроматографу через четырехходовое переключающее устройство.
При работе известного устройства в хроматограф вводится незначительное количество анализируемого вещества, поэтому приходится либо применять высокочувствительные детекто ры, либо увеличивать дозу вводимого вещества, что существенно ухудшает эффективность разделения и вызывает резкие возмущения газового потока в х роматографе в моменты ввода проб.
Цель изобретения — повышение точности работы хроматографа пр|и отборе и ввода анал изнруемого потока, .находящегося при разрежении.
Цель достигается тем, что последовательно цробоотборной емкости установлено компреми,рующее приспособление, состоящее из уравнительной емкости с поршнем, изменяющее давление в пробоотборнои системе до заданного значения, что улучшает условия работы хроматогр афа.
Предлагаемое устройство схематически изображено на чертеже.
Устройство состоит из пробоотборного крана
1 с дозирующим объемом 2, а также уравнительной емкости 8 по ршневого типа с приводом 4 и переключающего крана 5. Устройство подключено к хроматографу с колонкой б и детектором 7.
При отборе пробы из вакуумной линии остаточное давление Р,, в точке А больше дав1р ления Р„,,- в точке Б, что достигается подключен ием точки Б к вакуумному насосу или технологическому объекту с соответствующим разрежением. При этом анализируемый газ заполняет дозирующий обьем 2 и уравнитель15 ную емкость 8.
Перед подачей пробы на анализ с помощью переключателя 5 происходит отсечение части исследуемой смеси, находящейся в дозе 2
20 и уравнительной емкости 3, после чего перемещением поршня в уравнительной емкости создают заданное давление, вследствие чего увеличивается количество анализируемой смеои в дозирующем объеме.
Величина перемещения поршня в уравнительной емкости регулируется в зависимости от первоначального разрежения в дозирующем объеме и заданного давления при отборе з0 пробы.
